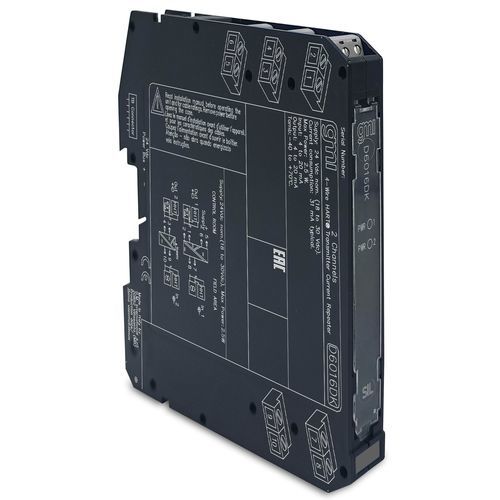

Repetidor de comunicación D6016DK

de interfazde corrienteen riel DIN

Repetidor de corriente activo HART® de 2 hilos SIL3El módulo repetidor de corriente D6016 es una interfaz de entrada analógica de alta integridad adecuada para aplicaciones que requieren un nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. Repite una entrada de señal de corriente de 4-20 mA activa de 2 hilos en circuito flotante para accionar una carga de área segura. El módulo permite señales de comunicación bidireccionales, para dispositivos HART®.SIL 3 / SC 32 canales totalmente independientes4-20 mA Fuente-Sumidero SalidaHART® compatibleAlta PrecisiónAislamiento de tres puertos, Entrada/Salida/AlimentaciónAlta Densidad, dos canales por unidadEstado: ACTIVECanales: 2AlimentaciónVoltaje24 Vcc nom (18 a 30 Vcc), polaridad inversa protegidaConsumo de corriente31 mA @ 24 Vcc con salida de 20 mA, típico.Disipación de potencia1,80 W @ 24 Vcc con salida de 20 mA en carga de 250 Ω y alimentación de salida de 24 Vcc para modelos de sumidero, típico.Tipo de entrada4 a 20 mA (entrada alimentada por separado, caída de tensión ≤ 7 V), rango de lectura 0 a 22 mA.Impedancia HART225 Ω, típica.OutputType4 a 20 mA.Rango de tensión de salida por sumidero2 a 30 V.Rango de carga0 a 500 Ω, con entrada Tx convencional 250 Ω nom (160 a 500 Ω), con entrada Tx inteligente.Limitación de corriente24 mA (hasta 450 Ω de carga) ≤ corriente máxima ≤ 26 mA.Tiempo de respuesta20 ms (10 a 90 % de cambio de paso).PerformanceRef. CondicionesAlimentación de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C.Precisión de calibración≤ ± 20 μA.Precisión de linealidad≤ ± 20 μA.Influencia de la temperatura≤ ± 2 μA/°C.AislamientoTensión de pruebaEntrada/Salida 2,5 kV; Entrada/Suministro 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.Condiciones ambientalesLímites de temperatura de funcionamiento -40 a +70 °C.Límites de temperatura de almacenamiento -45 a +80 °C.Tipo de montajeDIN-Rail 35 mm, con o sin bus de alimentación o en Term. personalizada. PesoAlrededor de 135 gConexiónPor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG).DimensionesAncho 12,5 mm, Profundidad 123 mm, Altura 120 mm.Política de ciclo de vida del producto: ENCertificaciones:Resumen del certificado SIL: TUV IT 25 SIL 0609 A (EN)Declaraciones de conformidad:Declaración de conformidad de la UE para la serie D6000 (EN | IT)Declaración de conformidad con G3 (EN)Documentación:Hoja de datos del D6016 (EN | IT | FR | PT | DE | ES | CN | JA)Manual de instrucciones del D6016 (EN)Manual de seguridad del D6016 (EN)Especificaciones técnicas:SIL 3 / SC 32 canales totalmente independientes4-20 mA Fuente-Sumidero SalidaHART® compatibleAlta PrecisiónAislamiento de tres puertos, Entrada/Salida/AlimentaciónAlta Densidad, dos canales por unidadTensión: 24 Vcc nom (18 a 30 Vcc), polaridad inversa protegidaConsumo de corriente: 31 mA @ 24 Vcc con 20 mA de salida, típicoDisipación de energía: 1.80 W @ 24 Vcc con salida de 20 mA en carga de 250 Ω y alimentación de salida de 24 Vcc para modelos de sumidero, típicaTipo de entrada: 4 a 20 mA (entrada alimentada por separado, caída de tensión ≤ 7 V), rango de lectura 0 a 22 mAHART Impedancia: 225 Ω, típicaTipo de salida: 4 a 20 mRango de tensión de salida: 2 a 30 VRango de carga: 0 a 500 Ω, con entrada Tx convencional 250 Ω nom (160 a 500 Ω), con entrada Tx inteligenteLimitación de corriente: 24 mA (hasta 450 Ω de carga) ≤ corriente máxima ≤ 26 mTiempo de respuesta: 20 ms (10 a 90 % de cambio de paso)Precisión de calibración: ≤ ± 20 μALinealidad de precisión: ≤ ± 20 μATemp. influencia: ≤ ± 2 μA/°CTensión de prueba: entrada/salida 2,5 kV; entrada/suministro 2,5 kV; entrada/suministro 500 V; salida/suministro 500 V; salida/suministro 500 VOTemperatura de funcionamiento: -40 a +70 °CTemperatura de almacenamiento: -45 a +80 °CMontaje: Carril DIN 35 mm, con o sin Bus de alimentación o en Term. personalizado. Peso: aprox. 135 gConexión: mediante bornas de tornillo de desconexión enchufables polarizadas para terminaciones de hasta 2,5 mm² (13 AWG)Dimensiones: Anchura 12,5 mm, Profundidad 123 mm, Altura 120 mm
