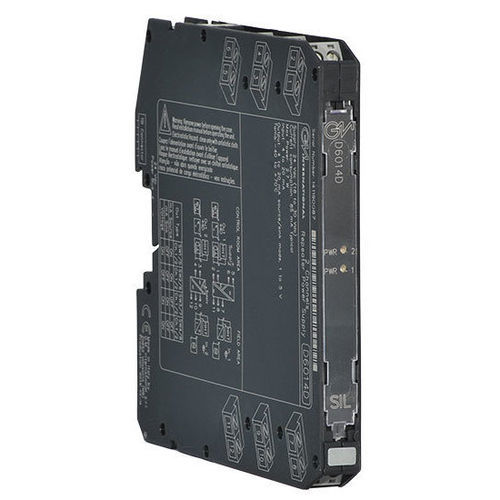

Repetidor SIL 3 D6014D

HART4-20 mA

Fuente de alimentación para transmisores HART® de 2/4 hilos SIL3El módulo de fuente de alimentación repetidora D6014 es una interfaz de entrada analógica de alta integridad adecuada para aplicaciones que requieren un nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. Proporciona una alimentación de CC totalmente flotante para energizar transmisores convencionales de 4-20 mA de 2 hilos, activos o pasivos, y repite la corriente en circuito flotante para accionar una carga. El módulo admite la duplicación de la corriente de salida y permite señales de comunicación bidireccionales, para dispositivos HART®.SIL 3 / SC 32 canales totalmente independientesEntrada activa-pasiva de 4-20 mA, salida fuente-sumideroDuplicación de corriente de salida disponibleCompatible con HART®A prueba de cortocircuitos de entrada y salidaProgramable in situ mediante interruptor DIPAlta precisiónAislamiento de tres puertos, entrada/salida/alimentaciónAlta densidad, dos canales por unidadTensión de alimentación24 Vcc nom (18 a 30 Vcc), polaridad inversa protegidaConsumo de corriente90 mA @ 24 Vcc con 20 mA de salida, típico.Disipación de potencia1,35 W @ 24 Vcc con 20 mA de salida, típica.Tipo de entrada4 a 20 mA (entrada alimentada por separado, caída de tensión ≤ 0,5 V) o 4 a 20 mA (2 hilos Tx corriente limitada ≈ 25 mA), rango de lectura 0 a 24 mA.Tensión de línea del transmisor15,0 V típica, 14,5 V mínima, @ 20 mA.Tipo de salida4 a 20 mA, sobre carga máxima. 550 Ω de carga en modo fuente (cumplimiento típico de 12 V); V mín. 8 V @ 0 Ω de carga V máx. 30 V en modo sumidero, corriente limitada ≈ 25 mA o 1 a 5 V en derivación interna de 250 Ω (o 2 a 10 V en derivación interna de 500 Ω bajo pedido). Duplicación de corriente de salida disponible (D6014D).Tiempo de respuesta5 ms (cambio de paso de 0 a 100 %).RendimientoRef. Condicionesalimentación de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C.Precisión de calibración≤ ± 0,1 % FSR.Precisión de linealidad≤ ± 0,05 % FSR.Influencia de temperatura≤ ± 0,01 % FSR en cero/span para un cambio de 1 °C.AislamientoTensión de pruebaEntrada/Salida 2,5 kV; Entrada/Suministro 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.Condiciones ambientalesLímites de temperatura de funcionamiento -40 a +70 °C.Límites de temperatura de almacenamiento -45 a +80 °C.Tipo de montajeDIN-Rail 35 mm, con o sin bus de alimentación o en placa term. personalizada. Pesoalrededor de 155 gConexiónpor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG).DimensionesAncho 12,5 mm, Profundidad 123 mm, Altura 120 mm.Estado: ACTIVOCanales: 2Especificaciones técnicas:SIL 3 / SC 32 canales totalmente independientesEntrada activa-pasiva de 4-20 mA, salida fuente-sumideroDuplicación de corriente de salida disponibleCompatible con HART®A prueba de cortocircuitos de entrada y salidaProgramabilidad sobre el terreno mediante interruptor DIPAlta precisiónAislamiento de tres puertos, entrada/salida/alimentaciónAlta densidad, dos canales por unidadTensión de alimentación: 24 Vcc nom (18 a 30 Vcc)Consumo de corriente: 90 mA @ 24 Vcc con 20 mA outDisipación de potencia: 1.35 W @ 24 Vcc con 20 mA de salidaTipo de entrada: 4 a 20 mA, rango de lectura 0 a 24 mTensión de línea del transmisor: 15,0 V típica, 14,5 V mínima, @ 20 mATipo de salida: 4 a 20 mA, máx. carga de 550 Ω en modo fuente, 1 a 5 V o 2 a 10 V bajo demandaTiempo de respuesta: 5 msPrecisión de calibración: ≤ ± 0,1 % FSRPrecisión de linealidad: ≤ ± 0,05 % FSRInfluencia temp: ≤ ± 0,01 % FSR por 1 °CIsolación: Entrada/Salida 2,5 kV; Entrada/Suministro 2,5 kV; Entrada/Entrada 500 V; Salida/Suministro 500 V; Salida/Salida 500 VOTemperatura de funcionamiento: -40 a +70 °CTemperatura de almacenamiento: -45 a +80 °CMontaje: Carril DIN 35 mmPeso: unos 155 gConexión: bornas de tornillo de desconexión enchufables de hasta 2,5 mm² (13 AWG)Dimensiones: 12.5 x 123 x 120 mm (An x Pr x Al)
