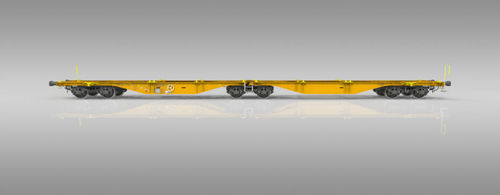

Transportador con ruedas Sggrss 80´

de plataformapara contenedores

Descripción general
El vagón intermodal articulado Sggrss 80' de dos plataformas sobre tres bogies está diseñado para el transporte eficiente de contenedores de 20', 30' y 40' y de swap bodies compatibles. El vagón cumple las normas TSI, EN y UIC y está autorizado para circulación con marcado TEN GE.

Características

• Diseño articulado con tres bogies que permite una distribución flexible de la carga y reduce las fuerzas sobre la vía.
• Diseñado y certificado según los requisitos TSI, EN y UIC; cumplimiento de UIC 596-6 con marcado "C".
• Alta capacidad útil: aproximadamente 108,0 t en total en ambas plataformas.

Compatibilidad
Adecuado para contenedores según UIC 592 (ISO 668) y swap bodies conforme a UIC 592 y UIC 596-6. Las posibilidades de carga se ajustan al diagrama de carga.

• Series de contenedores 1 – 1CX, 1C, 1CC, 1AX, 1A, 1AA, + 1BX, 1B, 1BB (1)(2)(3)
• Swap bodies simétricos – (20), 40, + (30) (1), + (21), 22, 23, 24, (26), (29) (2), + (31) (3)
• Swap bodies asimétricos – NA + (81), 82, (84), (85), (86) (1), + (60) (2)(3)

Especificaciones técnicas

• Carga por eje: 22,5 t / eje
• Ancho de vía: 1.435 mm
• Gabarit de carga: G1-TSI
• Régimen de freno: "SS" y "S"
• Tipo de freno: GP-A (K)
• Velocidad máx. a 135,0 t: 100 km/h
• Velocidad máx. a 120,0 t: 120 km/h
• Condición climática: T1
• Radio mínimo Rmin (vagón simple desacoplado): 75,0 m
• Longitud entre topes: 26.040 mm
• Masa en vacío: ~27,0 t
• Carga útil: ~108,0 t
• Altura de carga: 1.155 mm
• Tipo de bogie: Y25Ls(s)1-KV
• Número de espigas para contenedores: 16; 20; 24; 32; 40
