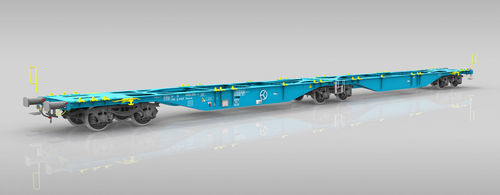

Transportador con ruedas Sggmrss 90´

de plataformapara contenedores

Características

• Vagón articulado de dos plataformas sobre tres bogies perteneciente a una nueva familia de vagones intermodales.
• Fabricado en varias configuraciones para transportar contenedores de distintas longitudes (20', 30', 40' y 45') y carrocerías intercambiables en transporte intermodal.
• Diseño conforme a las normas TSI, EN y UIC y con marcado TEN GE para la circulación.
• Cumple la norma IRS 50596-6 y lleva la marca "C".
• El bastidor cumple las disposiciones EN 12663-2 y UIC 530-1 para el montaje del acoplamiento automático.

Capacidades

• Admite clases de contenedores ISO 668: 1, 1C, 1B, 1A, 1EE.
• Acepta carrocerías intercambiables simétricas y asimétricas según IRS 50592.
• Puede equiparse con superestructuras especializadas provistas de esquinas ISO adecuadas.

Notas
Las posibilidades de carga están de acuerdo con el diagrama de cargas.

Parámetros
Carga por eje: 22,5 t / eje
Ancho de vía: 1,435 mm
Gabarit: G1+GI1 – TSI WAG
Régimen de freno: "S" o "SS"
Tipo de freno: GP-A (K)
Vel. máx., régimen SS (hasta 20 t/eje): 120 km/h
Vel. máx., régimen S (hasta 14,5 t/eje): 120 km/h
Vel. máx., régimen S/SS (hasta 22,5 t/eje): 100 km/h
Condición climática: T1 – TSI WAG
Rmin: 75,0 m
Longitud entre topes: 29.590 mm
Peso en vacío: ~27,8 t
Capacidad de carga: ~107,2 t
Altura de carga: 1.155 mm
Tipo de bogie: Y25Ls(s)1-KV

Especificaciones técnicas

• Carga por eje: 22,5 t / eje
• Ancho de vía: 1,435 mm
• Gabarit: G1+GI1 – TSI WAG
• Régimen de freno: "S" o "SS"
• Tipo de freno: GP-A (K)
• Vel. máx. (régimen SS, hasta 20 t/eje): 120 km/h
• Vel. máx. (régimen S, hasta 14,5 t/eje): 120 km/h
• Vel. máx. (régimen S/SS, hasta 22,5 t/eje): 100 km/h
• Condición climática: T1 – TSI WAG
• Radio mínimo de curva (Rmin): 75,0 m
• Longitud entre topes: 29.590 mm
• Peso en vacío: aproximadamente 27,8 t
• Capacidad de carga: aproximadamente 107,2 t
• Altura de carga: 1.155 mm
• Tipo de bogie: Y25Ls(s)1-KV
• Contenedores compatibles: clases ISO 668 (20', 30', 40', 45') y carrocerías intercambiables según IRS 50592
