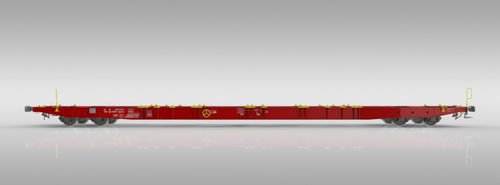

Transportador con ruedas Sggnss 80´

para contenedores

Características

• Este vagón intermodal es adecuado para el transporte de contenedores y cajas móviles de distintas longitudes (20', 30', 40') según ISO 668.
• El diseño del vagón cumple los requisitos de las normas TSI, EN y UIC y dispone del marcaje TEN GE para la circulación.

Capacidades

• Contenedores según ISO 668: clases 1 – 1E, 1C, 1B, 1A.
• Cajas móviles según UIC 592, en conformidad con UIC 596-6:
  • Cajas móviles simétricas – (20), (21), 22, 23, 24, (26), (29), (30), (31), 40, 42, (44), (45).
  • Cajas móviles asimétricas – (60), (81), 82, (84), (85), (86), (91), (94), (95), 96, (97), (98).

Información adicional
Las posibilidades de carga están de acuerdo con el diagrama de carga.

Parámetros (tabla)
Carga por eje: 22,5 t
Peso en vacío: 21,5 t
Ancho de vía: 1.435 mm
Gabarit de circulación: G1-TSI
Régimen de freno: "SS"
Tipo de freno: GP-A (K)
Velocidad máx. (hasta 14,5 t / eje): 120 km/h
Velocidad máx. (más de 14,5 t / eje): 100 km/h
Condiciones climáticas: T1-TSI
Rmin: 75,0 m
Rmin: 150,0 m
Longitud entre topes: 25.940 mm
Longitud bajo bastidor: 24.700 mm
Altura de carga: 1.155 mm
Tipo de bogie: Y25Ls(s)1-K
Diámetro de rueda: 920 mm
Número de espigas para contenedores: 34

Nota
Las descripciones facilitadas aquí son solo para fines informativos.

Especificaciones técnicas

• Carga por eje: 22,5 t
• Peso en vacío: 21,5 t
• Ancho de vía: 1.435 mm
• Gabarit de circulación: G1-TSI
• Régimen de freno: "SS"
• Tipo de freno: GP-A (K)
• Velocidad máx. (hasta 14,5 t / eje): 120 km/h
• Velocidad máx. (más de 14,5 t / eje): 100 km/h
• Condiciones climáticas: T1-TSI
• Radio mínimo (Rmin): 75,0 m y 150,0 m
• Longitud entre topes: 25.940 mm
• Longitud bajo bastidor: 24.700 mm
• Altura de carga: 1.155 mm
• Tipo de bogie: Y25Ls(s)1-K
• Diámetro de rueda: 920 mm
• Número de espigas para contenedores: 34
• Apto para contenedores ISO 668 (20', 30', 40') y numerosos tipos de cajas móviles UIC (simétricas y asimétricas según UIC 592 / UIC 596-6)
