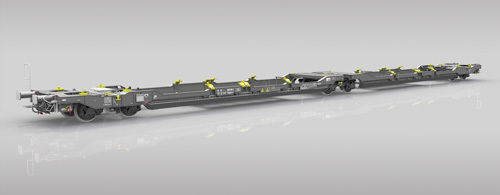

Transportador con ruedas Sdggmrss

de plataformapara contenedores

Características

• Vagón articulado de dos plataformas sobre tres bogies, perteneciente a una nueva familia de vagones intermodales.
• Idóneo para el transporte de semirremolques con envolvente según el código de compatibilidad "e" (IRS 50596-5).
• También admite contenedores ISO (20', 30', 40' y 45') y cajas móviles conforme a ISO 668, UIC 592 e IRS 50596-6.
• Diseño conforme a las normas TSI, EN y UIC y con marcado TEN GE para circulación.
• Cumple IRS 50596-6 y lleva las marcas "C" y "P" con código de compatibilidad de envolvente "e".
• El bastidor cumple EN 12663-2.

Capacidades

• Contenedores de la clase 1 – 1C, 1CC, 1CX, 1B, 1BB, 1BX, 1A, 1AA, 1AX, 1EE según ISO 668.
• Cajas móviles simétricas y asimétricas según IRS 50592.
• Semirremolques con envolvente según el código de compatibilidad "e" (IRS 50596-5).

Carga
Las posibilidades de carga se ajustan al diagrama de carga proporcionado; consulte el diagrama para la colocación específica y los límites de distribución de carga por eje.

Parámetros
Carga por eje: 22.5 t
Separación de vías: 1.435 mm
Gabarit de rodadura: G1+GI1 – TSI WAG
Régimen de freno: "S" o "SS"
Tipo de freno: GP-A (K)
Vel. máx., régimen SS (hasta 20 t/eje): 120 km/h
Vel. máx., régimen S (hasta 14.5 t/eje): 120 km/h
Vel. máx., régimen S/SS (hasta 22.5 t/eje): 100 km/h
Condiciones climáticas: T1, T3 – TSI WAG
R_min (vagón simple): 75.0 m
Longitud entre topes: 34,200 mm
Peso en vacío: ~ 35.0 t
Carga útil: ~ 100.0 t
Altura de carga de contenedores: 1,155 mm
Tipo de bogie: Y25Ls(s)di(f)-KC1(V)

Especificaciones técnicas

• Carga por eje: 22.5 t
• Separación de vías: 1.435 mm
• Gabarit de rodadura: G1+GI1 – TSI WAG
• Régimen de freno: "S" o "SS"
• Tipo de freno: GP-A (K)
• Vel. máx. (régimen SS, hasta 20 t/eje): 120 km/h
• Vel. máx. (régimen S, hasta 14.5 t/eje): 120 km/h
• Vel. máx. (régimen S/SS, hasta 22.5 t/eje): 100 km/h
• Condiciones climáticas: T1, T3 – TSI WAG
• R_min (vagón simple): 75.0 m
• Longitud entre topes: 34,200 mm
• Peso en vacío: ~ 35.0 t
• Carga útil: ~ 100.0 t
• Altura de carga de contenedores: 1,155 mm
• Tipo de bogie: Y25Ls(s)di(f)-KC1(V)
