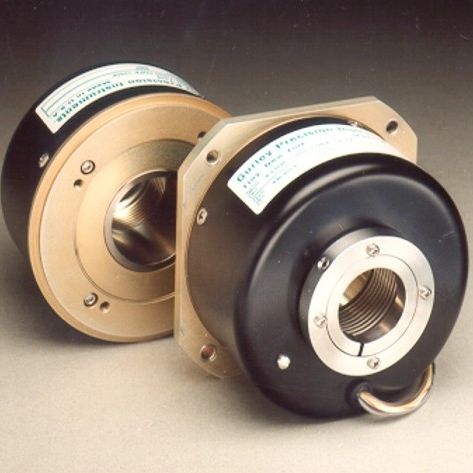

Encoder rotativo absoluto Vx35H series

ópticomecánicode eje hueco

La serie Vx35 de Gurley Precision Instruments es un codificador rotativo absoluto de eje hueco que se caracteriza por su diseño combinado de simplicidad y robustez de un codificador. Viene con la tecnología única de Gurley, que no es tan costosa y fiable como cualquier codificador absoluto convencional. La unidad está disponible en tres grados de precisión con las mismas especificaciones. Cada unidad tiene una iluminación LED que puede durar unas 100.000 horas. Número de líneas en el disco14096 (212)Ángulo de inicialización1,05°Exactitud, ± arcsec (a 20°C)2603015Frecuencia máxima de salida350 kHz = 732 RPM(La velocidad máxima puede estar limitada por la electrónica posterior; véase la hoja de datos del decodificador interpolante modelo VB o VF.)Peso máximo, oz (g)25 (715)Par de arranque, in-oz (N-m) @20°C2,0 (0.014)Par de giro, en oz (N-m) a 20°C1,0 (0,007)Momento de inercia, en oz-s2 (g-cm2)0,022 (1600)Aceleración máxima, rad/s27.4 x 104Temperatura de funcionamiento, °F (°C)41 a 158 (5 a 70)Temperatura de almacenamiento, °F (°C)0 a 160 (-18 a 71)Humedad, % rh, sin condensación98Golpes50 g, 11 msVibraciones15 g, 0-2000 HzRodamientosVer tabla de LUBRICANTES DE RODAMIENTOS SEÑALES DE ENTRADA+5VDC ±0,25V @ 75 mA máx., disponibles en el decodificador interpolador VB o VF. No se requiere una fuente de alimentación separada. Ver datos de VB o VF
