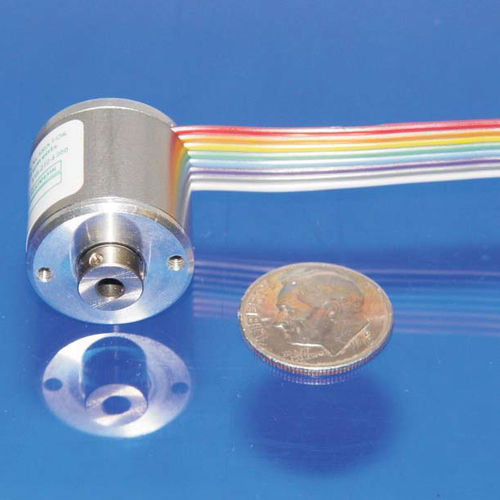

Encoder rotativo en miniatura R1 series

incrementalópticocon árbol macizo

Las series R119 y R120 son fabricadas por GPI Encoders, y son codificadores incrementales ópticos que están destinados a los requisitos de la industria ligera. Requieren una alta resolución en un paquete muy pequeño Las unidades tienen iluminación LED para una larga vida útil con >100.000 horas, y tienen fotodetectores diferenciales para la estabilidad de la señal. Tienen un recuento máximo de líneas en disco de 1024, y tienen ciclos/revoluciones máximas de 16.384. También tienen un grado de protección IP50. Tipo de movimiento:RotativoGrado de uso:Salida:Resolución máxima:Industrial ligeroIncremental65.536 cuentas/revCodificación de alta resolución en miniaturaenuidad@trabajoCertificación ISO 9001Los codificadores ópticos incrementales modelos R119 y R120 están diseñados para aplicaciones industriales ligeras que requieren alta resolución en un paquete muy pequeño. Los dos modelos comparten las siguientes características: ¡Temperatura de funcionamiento extendida de -40C a +85C! Representan una versión con eje o con eje hueco ciego ¡Iluminación LED para una larga vida útil (>100.000 horas) ¡Fotodetectores diferenciales para una mayor estabilidad de la señal! Electrónica de montaje superficial en una sola placa para una mayor fiabilidad ¡Salida de controlador de línea diferencial RS-422 para una mayor inmunidad al ruido! Señal de índice cero ¡Un ASIC monolítico integrado para resoluciones interpoladas internamente de hasta 16.384 ciclos/rev (65.536 recuentos/rev) Recuento máximo de líneas en el disco1024Máximo de ciclos/rev (ondas cuadradas cuádruples)16.384Máximo de recuentos/rev (después de la decodificación cuádruple)65.536Interpolación interna de ondas cuadradas1X, 2X, 3X 4X,5X, 8X, 10X, 12X o 16XError del codificador, ± arcsec1150 (estándar), 75 (opcional)Salida máxima
