Acoplamiento de árbol de codificador SC series

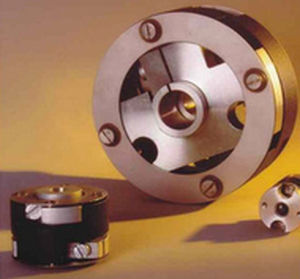

fA o fB14M08E10M06E08M05E04E06M04M02E03Diámetro del eje14mm1/2"10mm3/8"8 mm5/16"1/4"6 mm4 mm1/8"3 mmDisponibilidadSCESCE, SCASCASCDoSeñalización: MODELO - A (extremo mayor) - B (extremo menor)ffGurley Modelos SCA, SCD y SCESAcoplamientos de ejeGPIGPIIIIIIIIIGurley Los modelos SCA, SCD y SCE son acoplamientos de eje de diafragma flexible y sin holgura que están diseñados para transmitir con precisión el movimiento del sistema a un codificador, al tiempo que protegen los rodamientos del codificador de las sobrecargas causadas por cantidades moderadas de desalineación de la instalación. El SCD se acopla a cada eje con un tornillo de fijación de M2 y es para codificadores de grado de instrumento más pequeños con diámetros de eje de 4 mm como máximo. El SCA y el SCE se fijan a cada eje con un tornillo de sujeción y se recomiendan para la mayoría de los encoders industriales.09 RIGIDEZ DE TORSIÓN, N-M/RAD [IN-OZ/ARCS] MÁXIMO DESPLAZAMIENTO DE LA PARALELA, MM [IN] MÁXIMA EXTENSIÓN O COMPRESIÓN AXIAL, MM [IN] MÁXIMO ALINEAMIENTO ANGULAR, PESO, G [OZ] MÁX. VELOCIDAD, RPMTOLERANCIAS DEL DIENTE DE DESPLIEGUECD20,2 x 16[0,8 x 0,6]30 arcos(P = 0,1)50[0,3]0,2[0,008]0,2[0,008]0,5-71,9 x 10-5[2.7 x 10 ]7 [0,25]10.000±°SCA22 x 30[0,9 x 1,2]10 arcos(P = 0,1)150 [0,1]0,2 [0,008]0,2 [0,008]1-63 x 10-4[4,2 x 10 ]27 [0.95]16.000±°SCE38 x 70[1,5 x 2,8]2 arcos(P = 0,05)4000 [2,7]0,3 [0,012]0,2 [0,008]0,5-42 x 10-2[2,8 x 10 ]220 [7,8]3.000±°F71/8" + 0,0005; 1/4"-3/8" + 0,0006; ½" + 0,0007(todo -0,0000)Dimensión métrica:Dimensión inglesa:
