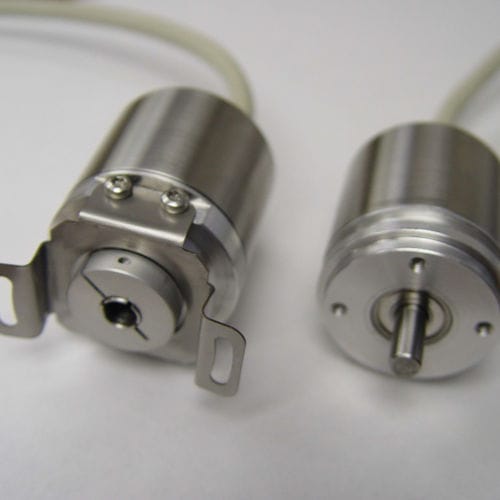

Encoder rotativo absoluto A36 series

magnéticocon árbol macizode eje hueco ciego

Principales características y ventajas: -Resolución estándar de 12x13; se puede disponer de un mayor número de vueltas -Opciones de eje o eje hueco ciego -Diámetro de 36 mm; longitud de 41 mm -Brida de sincronización estándar -Interfaz SSI estándar a 100 kHz - 2 MHz de frecuencia de reloj; bus CAN opcional -Velocidad de actualización de datos <1 uso -Exactitud +/- 0,35 grados El modelo A36S con salida SSI es un codificador rotativo absoluto de alta resistencia con tecnología magnética robusta e interfaz SSI (RS422) estándar. Está disponible como codificador de una vuelta con hasta 12 bits de resolución (4096 pasos por revolución), o como multivuelta estándar con un rango de 225 (12 bits (4096) palabras/vuelta +13 bits (8192) vueltas). Estos encoders se utilizan en una amplia variedad de aplicaciones de detección de posición para la medición de ángulos y distancias. Las características mecánicas incluyen una carcasa de aluminio de 36 mm, un eje de acero inoxidable de 6 mm y rodamientos de bolas de precisión. CarcasaAcero inoxidableVida de los rodamientos 6 x 109revoluciones (con 26 N de carga radial o 13 N de carga axial)Momento de inercia £30 g-cm2 (4,2 x 10-4in-oz-s2)RPMMáx. 12.000 (continuas)Choque (IEC 68-2-27)£100g (medio seno, 6 ms)Vibración (IEC 68-2-6)£10g (10 Hz a 1.000 Hz)Carga máxima del ejeAxial 40 N (4 lb), radial 110 N (25 lb)Par de fricción£3 Ncm (4.Peso máximo, oz (g)5,3 (150)Entrada de relojVía optoacopladorFrecuencia de reloj100 kHz a 2 MHzTasa de actualización de datos<100usegSalida de datosControlador de línea según RS 422Frecuencia de paso de LSBMáx. 100 kHzPrecisión de transición @20°C±,35 gradosCertificado según EN 61000-6-2, EN 61000-6-4Tensión de alimentación+5 VDC ±0,25 V o10-30 VDCorriente
