Máquina de corte de tubos PD series

láserpara aluminiopara acero inoxidable

Las máquinas de corte láser para tubos serie PD son sistemas modulares diseñados para tubos de longitud pequeña y mediana (6–12 metros) y una amplia gama de diámetros, ofreciendo configuración flexible y opciones automatizadas para un procesamiento eficiente de tubos.

Descripción general
Diseño modular con soportes rodantes y soportes de descarga de piezas configurables para cumplir requisitos básicos de precisión. El sistema admite dos mordazas para piezas de tamaño común y una antorcha de corte recta para cortes rectos estándar.

Características clave

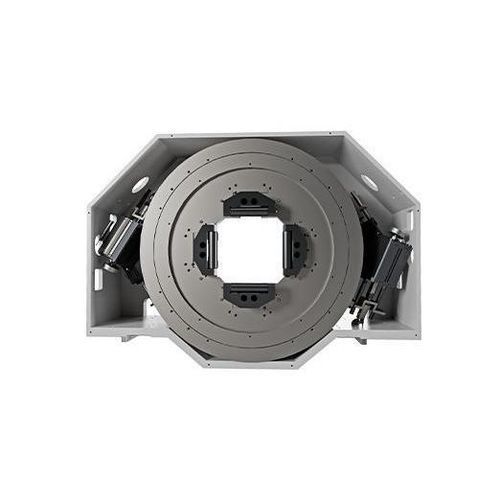

• Garra totalmente cerrada y antipolvo: rodillo neumático de cuatro garras con centrado automático mediante enlace de agarre y sujeción; los asientos de alimentación y de mordaza fija utilizan estructura de placas soldadas con recocido a alta temperatura, mecanizado en bruto, envejecimiento por vibración y mecanizado de alta precisión para rigidez y rendimiento dinámico.
• Mordaza de transmisión mecánica: diseño a prueba de errores con circulación de aceite interna para larga vida útil y funcionamiento reversible; dispositivo de prueba de seguridad de transmisión por cable para operación fiable y de bajo riesgo; ajuste de precisión fiable para operación estable a largo plazo.
• Sistema de sujeción: alta seguridad al cortar el gas con mantenimiento de la presión; estructura de transmisión mecánica para producción continua 24 horas; pinza de carrera corta con alta repetibilidad; monitorización digital que permite la identificación en tiempo real del tamaño de tubo sujetado.
• Mordaza trasera: estructura de extracción con buen sellado interno; extractores de aire delantero y trasero eliminan gases de alta temperatura y polvo de corte para reducir la deformación térmica y mejorar el ambiente de trabajo; la mordaza incluye reconocimiento del tamaño de tubo y sensores correspondientes.
• Soporte flotante: transmisión de piñón y cremallera en eje X con guía por carril lineal; soporte auxiliar servo que flota para evitar el hundimiento del tubo y mejorar la precisión de procesamiento.
• Consola ajustable: consola ajustable en tiempo real a la altura del operario con rotación multiángulo para observación y operación cómodas.
• Soluciones de alimentación opcionales: alimentación semiautomática — carga manual en el estante y alimentación automática al plato de sujeción; alimentación totalmente automática — carga automática desde silo, alimentación automática con detección de longitud y piezas terminadas que se deslizan al bastidor de salida.

Especificaciones técnicas

• Modelos (ejemplos): P6010D / P6018D / P8018D / P10018D
• Potencia fuente láser (personalizable): 1000 W / 2000 W / 3000 W / 4000 W
• Rango máximo de mecanizado (diámetro): Φ 20–180 mm (opcional: Φ 20–110 mm)
• Velocidad máxima (ejes A, B): 120 r/min (opcional: 150 r/min)
• Velocidad de avance rápida eje X/Y: 120 m/min
• Capacidad máxima de carga: 260 kg
• Longitud máxima del material: 12.200 mm
• Longitud típica de tubo soportada: 6–12 metros; rango típico de tamaño mostrado: 10–260 mm
