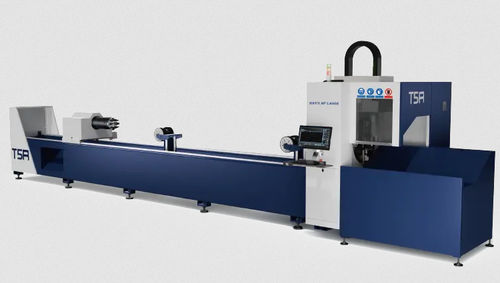

Máquina tronzadora y chaflanadora estacionaria MPS-T5

motorizada

Descripción
MPS-T5 es una máquina industrial de corte láser de fibra para tubos, diseñada para el corte de alta precisión de tubos redondos, cuadrados, rectangulares y perfiles especiales simétricos. El modelo incorpora accionamiento cremallera y piñón, mandriles neumáticos autocentrantes y propulsión rotativa para asegurar posicionamiento constante y rotación continua durante el mecanizado. Soporta longitudes unitarias hasta ≤6500 mm y una amplia gama de espesores de pared para aplicaciones estructurales y de perfilado.

Principales características

• Bastidor soldado de alta rigidez: Estructura de perfiles soldada con tratamiento térmico y recocido para garantizar rigidez y estabilidad dimensional a largo plazo bajo cargas térmicas y dinámicas.
• Mandril autocentrante por enlace: Mandriles delanteros y traseros en dos pares enlazados, autocentrantes con sujeción neumática automática, aptos para tubos redondos, cuadrados, rectangulares, vigas en I y perfiles especiales simétricos.
• Mandril conformador CNC integrado: Protección total del mandril para evitar la entrada de polvo; piezas móviles endurecidas y resistentes al desgaste y pinza de doble rodillo para un agarre estable durante la rotación y el mecanizado.
• Soporte con ruedas de diámetro variable para carga: Ruedas de soporte ajustables para alimentar y soportar piezas largas, reduciendo vibraciones y mejorando la rectitud y precisión de corte.
• Interfaz de operación intuitiva: Interfaz CNC clara con retroalimentación en tiempo real; área de corte totalmente cerrada con puertas de seguridad y ventanas de observación.
• Corte tipo frog jumping: Modo de corte intermitente (frog jumping) que reduce los tiempos en vacío y aumenta el rendimiento; cada punto de perforación ahorra aprox. 0,3 s.

Opcionales

• Carga semi-automática: Longitud de tubo 5500–6100 mm; peso por tubo ≤80 kg; tubo circular Φ20 mm–Φ120 mm; tubo cuadrado 20×20 mm–120×120 mm.
• Carga totalmente automática: Longitud de tubo 5500–6000 mm; peso por tubo ≤90 kg; tubo circular Φ20 mm–Φ150 mm; tubo cuadrado 20×20 mm–120×120 mm; tubo rectangular lado 20 mm–120 mm.
• Barrera contra escoria: Protección de la pared interior para reducir rayaduras y adherencia de escoria.
• Descargador con ruedas de diámetro variable: Dispositivo de descarga flotante con estructura de almacenamiento para una descarga eficiente; soporta corte de material en bruto y piezas largas.

Capacidad de corte (referencias visuales presentes en la página)
Las imágenes de referencia muestran ejemplos de cortes para múltiples perfiles y tamaños de tubo a modo de guía visual.

Datos técnicos de muestra
Sólo para referencia, los valores finales dependerán de los documentos técnicos oficiales.
Model | Max processable pipe length | Maximum speed | Max operating acceleration | Max load capacity (single) | Tail material length | Range of material wall thickness | Processing capacity
T5 Mini | ≤6500mm | T5mini: 200R/min | 1.0g | 260kg (≤43kg/m) | ≥80mm | ≥0.8mm | H Beam ≤ 8#
T5 | ≤6500mm | T5: 120R/min | 1.0g | 260kg (≤43kg/m) | ≥80mm | ≥0.8mm | H Beam ≤ 20#

Especificaciones técnicas

• Modelo: MPS-T5
• Tipo de máquina: Máquina de corte láser de fibra para tubos (accionamiento cremallera y piñón, mandril de sujeción neumático, propulsión rotativa)
• Perfiles soportados: Tubo redondo, tubo cuadrado, tubo rectangular, viga en I y perfiles especiales simétricos
• Longitud máx. procesable: ≤6500 mm
• Velocidad rotacional máxima: T5 Mini 200R/min; T5 120R/min
• Aceleración máxima de operación: 1.0g
• Carga máxima (unitaria): 260 kg (≤43 kg/m)
• Longitud mínima de cola de material: ≥80 mm
• Rango de espesor de pared: ≥0.8 mm
• Capacidad de procesamiento (viga H): T5 Mini ≤ 8#; T5 ≤ 20#
• Módulos opcionales: Carga semi-automática, Carga totalmente automática, Barrera contra escoria, Descargador con ruedas de diámetro variable
