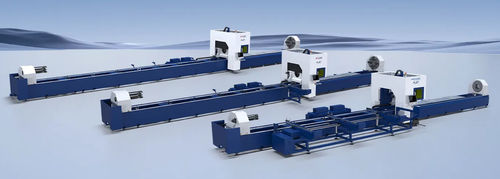

Máquina tronzadora y chaflanadora de alta velocidad PLT series

estacionaria

Descripción general
La serie PLT es una máquina de corte por láser de fibra para tubos, diseñada para cortar acero al carbono, acero inoxidable, cobre y aleaciones de aluminio (tubos redondos, cuadrados, ovalados y de formas especiales), perfiles y otras secciones metálicas. Proporciona velocidad, precisión y eficiencia para aplicaciones industriales de procesamiento de tubos.

Características clave

• Estructura de bancada horizontal: Disposición horizontal con guías lineales de alta precisión para una transmisión fluida y gran capacidad de carga.
• Mandriles de precisión: Sistema de transmisión de precisión para evitar la contaminación y mantener la exactitud de transmisión. Disposición de triple mandril con capacidad de carrera completa en el 2.º y 3.º mandril para evitar cambios de engranaje entre tamaños de tubo.
• Soporte flotante: Las unidades de soporte se adaptan al radio de rotación del tubo. El control servo independiente proporciona respuesta rápida y alta capacidad de carga, asegurando posicionamiento estable y mejora de la precisión de mecanizado.
• Sistema de soporte flotante (descarga): Descarga fija con tope y función de deslizamiento inclinado, combinada con identificación guiada por visión para identificación precisa y clasificación rápida. Sistema de descarga flotante de 6 m con alta capacidad de carga que gestiona tubos de más de 300 kg.
• Cero desperdicio: La cabeza de corte puede cruzar el mandril central y cortar en la dirección opuesta para lograr verdadero cero desperdicio y maximizar la utilización del material.

Configuraciones opcionales

• Corte biselado: Cabezal de corte de ranura con propiedad intelectual independiente, diseñado para corte de ranuras y empalme sin separación — adecuado para requisitos de soldadura en estructuras de acero y tuberías de gran diámetro.
• Semi-automático: El mecanismo de carga admite filas de tubos y completa automáticamente la carga, el avance y el posicionamiento de un tubo en el mandril.
• Totalmente automático: Acumulación en silo para paquetes de tubos con carga, avance y posicionamiento automático de un tubo en el mandril.

Muestras de corte
Las muestras representativas demuestran la calidad precisa del borde, la capacidad para geometrías complejas y la consistencia en diferentes materiales y secciones de tubos.

Especificaciones técnicas

• Modelo: PL2T-06
  Diámetro tubo circular: φ20-240 mm
  Lado tubo cuadrado: □20-240 mm
  Precisión de posicionamiento (X/Y): ±0,05 mm/1000 mm
  Repetibilidad (X/Y): ±0,05 mm
  Velocidad máxima de posicionamiento (X/Y): 100 m/min
  Velocidad máxima de posicionamiento (A/B/C): 100 rpm
  Longitud máxima de carga: 6200 mm
  Longitud de descarga: 0-6000 mm
  Peso máximo de tubo: 300 kg
• Modelo: PL2T-09
  Diámetro tubo circular: φ20-240 mm
  Lado tubo cuadrado: □20-240 mm
  Precisión de posicionamiento (X/Y): ±0,05 mm/1000 mm
  Repetibilidad (X/Y): ±0,05 mm
  Velocidad máxima de posicionamiento (X/Y): 100 m/min
  Velocidad máxima de posicionamiento (A/B/C): 100 rpm
  Longitud máxima de carga: 9200 mm
  Longitud de descarga: 0-9000 mm
  Peso máximo de tubo: 300 kg
• Modelo: PL3T-06
  Diámetro tubo circular: φ20-360 mm
  Lado tubo cuadrado: □20-350 mm
  Precisión de posicionamiento (X/Y): ±0,05 mm/1000 mm
  Repetibilidad (X/Y): ±0,05 mm
  Velocidad máxima de posicionamiento (X/Y): 80 m/min
  Velocidad máxima de posicionamiento (A/B/C): 80 rpm
  Longitud máxima de carga: 6200 mm
  Longitud de descarga: 0-6000 mm
  Peso máximo de tubo: 500 kg
• Modelo: PL3T-09
  Diámetro tubo circular: φ20-360 mm
  Lado tubo cuadrado: □20-350 mm
  Precisión de posicionamiento (X/Y): ±0,05 mm/1000 mm
  Repetibilidad (X/Y): ±0,05 mm
  Velocidad máxima de posicionamiento (X/Y): 80 m/min
  Velocidad máxima de posicionamiento (A/B/C): 80 rpm
  Longitud máxima de carga: 9200 mm
  Longitud de descarga: 0-9000 mm
  Peso máximo de tubo: 600 kg
• Modelo: PL3T-12
  Diámetro tubo circular: φ20-360 mm
  Lado tubo cuadrado: □20-350 mm
  Precisión de posicionamiento (X/Y): ±0,05 mm/1000 mm
  Repetibilidad (X/Y): ±0,05 mm
  Velocidad máxima de posicionamiento (X/Y): 80 m/min
  Velocidad máxima de posicionamiento (A/B/C): 80 rpm
  Longitud máxima de carga: 12200 mm
  Longitud de descarga: 0-12000 mm
  Peso máximo de tubo: 850 kg
