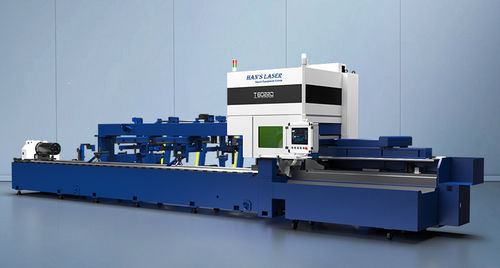

Máquina tronzadora y chaflanadora estacionaria TD series

motorizadade alta velocidad

Resumen
La TD Series de Han's Laser Smart Equipment Group (Han's Laser) es una máquina CNC de corte láser para tubos de alta potencia diseñada según normas industriales internacionales. Equipada con fuentes láser IPG/Han's y componentes de transmisión de alta precisión (cremallera y piñón, guías lineales), corta tubos de acero al carbono, acero inoxidable y aleación de aluminio (redondos, cuadrados, ovalados) con alta velocidad, precisión y eficiencia de coste industrial, destinada a aplicaciones de procesamiento de tubos metálicos.

Características clave

• Diseño modular, combinación flexible: estructuras modulares de carga y descarga permiten configuraciones adaptables a las necesidades de producción.
• Cama horizontal soldada: estructura horizontal con cremallera de precisión y guías lineales para una transmisión estable; la bancada es una estructura soldada aliviada de tensiones, recocida, mecanizada en bruto, envejecida por vibración y mecanizada de acabado para garantizar rigidez, precisión y estabilidad a largo plazo.
• Cabezal de corte Han's: sensor capacitivo para detección de alta precisión y respuesta estable.
• Sistema de accionamiento: ejes lineales X/Y/Z más ejes rotativos A/B impulsados por servomotores de alto par para un control de movimiento rápido y preciso.
• Mordaza neumática autocentrante de cuatro garras: mordaza neumática de cuatro rodillos con mecanismo de sujeción autocentrante integrado; construcción de plancha soldada con alivio de tensiones y acabado de precisión para alta rigidez y excelente rendimiento dinámico.
• Despolvoreado por depresión interna: aspiración por depresión dentro del tubo para una operación limpia y respetuosa con el medio ambiente.
• Software de anidamiento profesional:
  • Incluye módulos de corte para líneas de intersección, ranuras, agujeros, patrones y cortes multiángulo (WYSIWYG).
  • Genera archivos CAM y programas CNC para corte de tubos redondos y cuadrados.
  • Soporta diversas máquinas de corte láser CNC multieje.
  • Soporte de software: Windows 98/2000/NT/Vista con interfaces en chino e inglés (soporte para sistemas antiguos indicado).

Módulos opcionales

• Alimentación semi-automática: módulo montado en la parte frontal para colocar tubos en estantes por lotes, reduciendo el tiempo de preparación de materia prima.
• Alimentación totalmente automática: módulo montado en la parte trasera con rack de apilamiento de materia prima para suministro automatizado de tubos, mejorando la velocidad de carga y la eficiencia de producción.

Capacidad de corte (resumen)
Modelos: T6016D / T6022D / T10025D / T6033D / T12033D / T12035D

Ejemplo de datos técnicos (solo referencia)
Modelo | Potencia de fuente láser | Rango máximo de mecanizado | Velocidad de corte | Peso máximo de tubo individual | Longitud de descarga (personalizable) | Velocidad de posicionamiento
T6016D / T6022D / T10025D / T6033D / T12033D / T12035D | 2000W / 3000W / 4000W / 6000W (opcional) | φ15-220 mm / φ15-150 mm / φ15-254 mm / φ15-200 mm / φ11-330 mm / φ10-230 mm | 100 rpm | 100 kg / 150 kg / 200 kg | 0-2000 mm | 100 m/min

Especificaciones técnicas

• Brand: Han's Laser Smart Equipment Group (Han's Laser)
• Serie / Nombre del modelo: TD Series
• Opciones de fuente láser: IPG / Han's laser; potencias disponibles: 2000W, 3000W, 4000W, 6000W (opcional)
• Diámetros de tubo soportados (por modelo): φ10–φ330 mm (rangos según modelo indicados arriba)
• Velocidad de corte rotativa: hasta 100 rpm
• Peso máximo por tubo: hasta 200 kg (dependiendo del modelo)
• Longitud de descarga: personalizable hasta 0–2000 mm
• Velocidad de posicionamiento: hasta 100 m/min
• Ejes y movimiento: ejes lineales X/Y/Z más ejes rotativos A/B con servomotores de alto par
• Mordaza: mordaza neumática autocentrante de cuatro garras
• Control de polvo: despolvoreado interior por depresión
• Estructura: bancada horizontal soldada con alivio de tensiones y envejecimiento por vibración para estabilidad a largo plazo
• Software: anidamiento/CAM profesional para tubos redondos y cuadrados; soporte CNC multieje; interfaces para Windows antiguos disponibles
