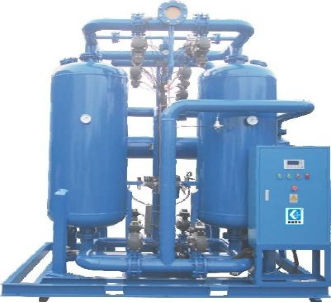

Secador de aire comprimido por adsorción KXC series

por adsorción regenerados por el calor de compresiónpor adsorción con aporte de calorrefrigerado por agua

Resumen del producto
La serie KXC es un secador de aire desecante regenerativo que recupera el calor de descarga del compresor para regenerar el desecante, seguido de enfriamiento y separación de humedad para suministrar aire comprimido muy seco. Está pensado para uso aguas abajo de descargas de compresor a alta temperatura cuando hay disponibilidad de agua de enfriamiento.

Funcionamiento y características

• Utiliza el calor de descarga del compresor para la regeneración del desecante, reduciendo la demanda de energía térmica externa.
• Las etapas de enfriamiento y separación eliminan la condensación y la humedad residual tras la regeneración para proteger los equipos aguas abajo.

Especificaciones técnicas principales

• Modelos publicados: 16
• Rango de caudales nominales: 23 a 510 Nm³/min
• Consumo de agua de enfriamiento: 8,6 a 250 t/h
• Tamaños de conexión (típicos): DN65 a DN350
• Rango de longitudes: 2070 a 9100 mm
• Rango de anchos: 1030 a 3620 mm
• Rango de alturas: 2310 a 3860 mm
• Rango de pesos: 1480 a 19200 kg
• Método de regeneración: utiliza el calor de descarga del compresor para regenerar el desecante seguido de enfriamiento y separación de humedad

Modelos y especificaciones

• KXC-200: Caudal nominal 23 Nm³/min; Agua de enfriamiento 8,6 t/h; Conexión DN65; L 2070 mm; W 1030 mm; H 2310 mm; Peso 1480 kg
• KXC-250: Caudal nominal 27 Nm³/min; Agua de enfriamiento 10,8 t/h; Conexión DN80; L 2410 mm; W 1200 mm; H 2430 mm; Peso 1720 kg
• KXC-300: Caudal nominal 34 Nm³/min; Agua de enfriamiento 12,8 t/h; Conexión DN80; L 2740 mm; W 1350 mm; H 2650 mm; Peso 1980 kg
• KXC-400: Caudal nominal 45 Nm³/min; Agua de enfriamiento 17,2 t/h; Conexión DN100; L 2900 mm; W 1510 mm; H 2780 mm; Peso 2500 kg
• KXC-500: Caudal nominal 55 Nm³/min; Agua de enfriamiento 21,4 t/h; Conexión DN100; L 3050 mm; W 1690 mm; H 2830 mm; Peso 3130 kg
• KXC-600: Caudal nominal 65 Nm³/min; Agua de enfriamiento 26,5 t/h; Conexión DN125; L 3190 mm; W 1810 mm; H 2880 mm; Peso 3920 kg
• KXC-800: Caudal nominal 87 Nm³/min; Agua de enfriamiento 34,5 t/h; Conexión DN150; L 3300 mm; W 1920 mm; H 2910 mm; Peso 4650 kg
• KXC-1000: Caudal nominal 110 Nm³/min; Agua de enfriamiento 43,1 t/h; Conexión DN150; L 3520 mm; W 2100 mm; H 2990 mm; Peso 5690 kg
• KXC-1200: Caudal nominal 130 Nm³/min; Agua de enfriamiento 52,3 t/h; Conexión DN150; L 3700 mm; W 2330 mm; H 3170 mm; Peso 6530 kg
• KXC-1500: Caudal nominal 160 Nm³/min; Agua de enfriamiento 65 t/h; Conexión DN200; L 3900 mm; W 2450 mm; H 3200 mm; Peso 7500 kg
• KXC-2000: Caudal nominal 210 Nm³/min; Agua de enfriamiento 90 t/h; Conexión DN200; L 4680 mm; W 2750 mm; H 3510 mm; Peso 9230 kg
• KXC-2500: Caudal nominal 260 Nm³/min; Agua de enfriamiento 108 t/h; Conexión DN250; L 5400 mm; W 3000 mm; H 3720 mm; Peso 12400 kg
• KXC-3000: Caudal nominal 320 Nm³/min; Agua de enfriamiento 132 t/h; Conexión DN250; L 6900 mm; W 3300 mm; H 3940 mm; Peso 14300 kg
• KXC-3500: Caudal nominal 360 Nm³/min; Agua de enfriamiento 161 t/h; Conexión DN300; L 7540 mm; W 3470 mm; H 3920 mm; Peso 15900 kg
• KXC-4000: Caudal nominal 410 Nm³/min; Agua de enfriamiento 200 t/h; Conexión DN300; L 8210 mm; W 3580 mm; H 3850 mm; Peso 17200 kg
• KXC-5000: Caudal nominal 510 Nm³/min; Agua de enfriamiento 250 t/h; Conexión DN350; L 9100 mm; W 3620 mm; H 3860 mm; Peso 19200 kg

Aplicaciones

• Sistemas de secado profundo de aire comprimido aguas abajo de descargas de compresor a alta temperatura.
• Procesos industriales que requieren aire comprimido con bajo punto de rocío cuando hay agua de enfriamiento disponible (plantas de proceso, industria pesada, neumática para pintura e instrumentación).

Productos relacionados

• KXD Heatless Dryer
• KXR Heated-Purge Dryer
• KXB Blower-Purge Dryer

Datos técnicos clave

• Serie: KXC Series (secador desecante regenerativo por calor de compresión)
• Modelos publicados: 16
• Rango de caudales: 23 a 510 Nm³/min
• Consumo de agua de enfriamiento: 8,6 a 250 t/h
• Tamaños de conexión: DN65 a DN350
• Longitud: 2070 a 9100 mm
• Ancho: 1030 a 3620 mm
• Altura: 2310 a 3860 mm
• Peso: 1480 a 19200 kg
• Método de regeneración: recuperación del calor de descarga del compresor seguida de enfriamiento y separación de humedad
