Máquina de mecanizado 5 ejes UFA-Industry

verticalpara maderade fresado

Resumen
La máquina de mecanizado de placas UFA-Industry permite formatear paneles en la cara frontal y longitudinal y realizar rebajos, ranuras y aberturas en la cara inferior. Las piezas situadas sobre un transportador de cadena se mecanizan desde abajo o desde los cuatro lados. La máquina es modular y se configura según las necesidades de producción; es posible añadir unidades y opciones en cualquier momento.

Características destacadas

• Diseñada para elementos BSP con espesor de diseño hasta Z = 37 cm, ancho máximo Y = 360 cm y longitud X = 16,5 m.
• Capacidad de mecanizado desde la parte inferior y en los cuatro lados según la configuración.
• Software CAMBIUM® para control de producción e integración de procesos entre máquinas.

Grupos y unidades principales

• Grupo de canteado/repicado: hasta 22 kW, mecanizado posible en ambos lados largos.
• Grupos de fresado: hasta 43 kW, velocidades de husillo hasta 12.000 r.p.m.

Cadena de proceso

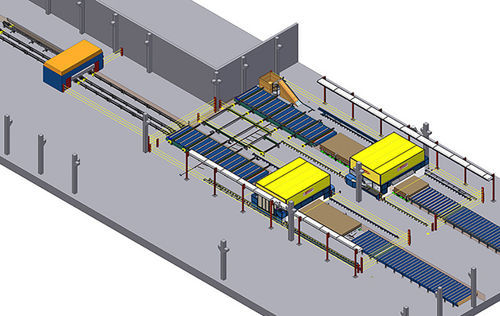

La UFA-Industry puede actuar como centro de mecanizado central en una línea de producción. Puede alimentar y coordinar hasta dos máquinas de la serie PBA con paneles ya formateados y mecanizados desde abajo, eliminando el volteo de las piezas y reduciendo la manipulación.

Ejemplos de mecanizado
Formateo, canteado, ranurado, rebajos y mecanizado de la cara inferior para grandes elementos BSP. En operación combinada con máquinas PBA, el mecanizado por la parte inferior de paneles de hasta aprox. 30 cm puede realizarse en flujos optimizados; la capacidad máxima depende de los grupos y la configuración seleccionados.

Equipamiento modular y automatización
Máquina modular y personalizable con múltiples unidades y opciones de automatización. Velocidades de desplazamiento máximas indicativas: eje X ≈ 60 m/min; eje Y ≈ 60 m/min; ejes Z ≈ 30 m/min. Posibilidad de retrofit para adaptación a necesidades futuras.

Características / especificaciones técnicas

• Denominación: UFA-Industry
• Marca: Hundegger
• Aplicación: formateado y mecanizado de elementos BSP; operaciones desde abajo y en los 4 lados
• Espesor máximo (diseño): hasta Z = 37 cm (según aplicación; mecanizado optimizado desde abajo hasta ≈ 30 cm)
• Ancho máximo: Y = 360 cm
• Longitud máxima: X = 16,5 m
• Grupo de canteado: hasta 22 kW (ambos lados largos)
• Grupos de fresado: hasta 43 kW, 12 000 r.p.m.
• Velocidades de desplazamiento: X ≈ 60 m/min; Y ≈ 60 m/min; Z ≈ 30 m/min
• Transporte/manipulación: transportador de cadena para posicionamiento de paneles; integración en cadena de proceso con PBA
• Software: CAMBIUM® (software interno de producción y control)
• Modularidad: unidades y opciones retroinstalables; amplia gama de opciones técnicas
