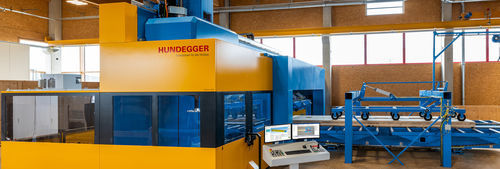

Centro de caudal y de mecanizado multifunción PBA-Drive 3600

CNCde madera

Resumen
El Hundegger PBA-Drive 3600 es un centro de mecanizado continuo para paneles CLT que permite el mecanizado por seis caras sin girar las placas. Combina un flujo de material flexible con componentes de precisión: transportador de cadena heavy-duty y tres sistemas de medida HMC por unidad de mesa para garantizar repetibilidad y precisión en diferentes volúmenes de producción.

Concepto integral
La PBA-Drive 3600 ofrece un diseño modular y flujo de material configurable según las necesidades del cliente. Grupos de herramientas multi-eje (hasta 5 ejes) permiten mecanizar todas las caras en una sola pasada. Cabina totalmente encapsulada con extracción de polvo en suspensión e integración de eliminación de residuos para limitar la dispersión de virutas y reducir tiempos de limpieza.

Dimensiones máximas de las piezas

• Anchos básicos de mecanizado hasta 3.660 mm
• Altura máxima de placa CLT hasta 400 mm

CARACTERÍSTICAS DESTACADAS
Tres sistemas HMC por mesa y un transportador de cadena de alta precisión aseguran transporte y posicionamiento consistentes. La máquina permite mecanizar las seis caras sin girar la placa, facilitando flujos continuos y eficientes.

Grupos principales y prestaciones

• Unidad 5 ejes: 63 kW con cambiador de herramientas (permitiendo mecanizado multi-superficie en una pasada)
• Unidad 3 ejes: 43 kW con perforación profunda horizontal
• Cabina íntegramente encapsulada con extracción en suspensión
• Eliminación de residuos integrada en la zona de mecanizado

Beneficios

• Mecanizado de todas las caras sin girar las placas
• Reducción de polvo externo y eliminación simplificada de virutas
• Mecanizado y formateo simultáneo de placas
• Flujo de material eficiente para operación continua
• Integración sencilla con sistemas de alimentación automáticos

Variantes / Dimensiones máximas (pieza bruta)

• Longitud: min. 4.000 mm — max. según longitud de riel
• Ancho: min. 1.250 mm — max. 3.660 mm
• Altura: min. 60 mm — max. 400 mm

Instalación y automatización
Diversas opciones de alimentación y descarga abarcan desde carga manual hasta flujo continuo totalmente automatizado. El transportador de cadena desarrollado por Hundegger y una unidad de alineación automática permiten posicionado preciso y transporte fiable de placas CLT grandes y pesadas.

Software / CAMBIUM
CAMBIUM es la plataforma 3D de Hundegger para preparación de trabajos y producción. Proporciona una interfaz única para máquinas Hundegger, conectividad BVX2, cálculos automatizados, optimización y nesting, informes y conexiones estándar de TI, así como integración con sistemas de alimentación y almacenamiento.

Ejemplos de procesamiento
Del CAD a la pieza terminada: formateado, fresado, taladrado, aserrado, ranurado y mecanizados de ángulo son soportados por la configuración multi-agregado y las opciones de automatización.

Características / especificaciones técnicas

• Modelo: PBA-Drive 3600
• Concepto de mecanizado: seis caras sin girar la placa
• Transporte: transportador de cadena heavy-duty de alta precisión (desarrollado internamente)
• Medición: tres sistemas HMC por unidad de mesa
• Unidades principales: 5 ejes (63 kW) con magacín de herramientas; 3 ejes (43 kW) con perforación profunda
• Ancho de mecanizado max.: hasta 3.660 mm
• Altura máxima de placa: hasta 400 mm (min. 60 mm)
• Longitud (pieza bruta): min. 4.000 mm — max. según longitud de riel
• Sujeción: posición de apriete optimizada, próxima al área de mecanizado
• Zona máquina: cabina totalmente encapsulada con extracción en suspensión y eliminación integrada de residuos
• Automatización: opciones desde manual hasta flujo continuo totalmente automatizado; unidad de alineación automática
• Software: CAMBIUM 3D para preparación, optimización e interfaz de máquina
