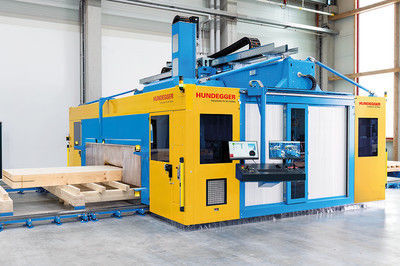

Centro de mecanizado 3 ejes PBA-X series

5 ejescon husillo rotativopara madera

Visión general
El portál Hundegger PBA‑X combina un concepto de máquina modular con accionamientos de alto rendimiento para el mecanizado CNC de componentes CLT y de madera laminada. Con unidades 5 ejes y 3 ejes y soporte CAMBIUM® multi‑panel, la PBA‑X procesa paneles y vigas de distintas secciones en lotes optimizados con mínima generación de residuos.

Versiones

• Hundegger PBA‑X 3100
• Hundegger PBA‑X 3600
• Hundegger PBA‑X 4600

Multimáquina
El concepto de multi‑mecanizado permite interconectar varias máquinas para crear un flujo continuo de producción, mejorando el rendimiento y la distribución de tareas.

Puntos destacados

• Dimensiones máximas de pieza (material bruto): Longitud = según longitud de carril; Ancho = 3500 | 4000 | 5000 mm (según versión); Altura = 650 mm
• Unidad de husillo 5 ejes de 35 kW con regulación continua 0–12.000 rpm para herramientas de gran diámetro y fresas de alta velocidad
• Unidades de fresado y taladrado 3 ejes para operaciones secundarias flexibles
• Sistema de limpieza TORNADO (montado en el pórtico o estacionario) para expulsión eficaz de virutas y polvo
• Guias lineales de alta calidad con carros sellados para movimientos X/Y
• Sistema de lubricación central automática para reducir mantenimiento

Cabina máquina / Unidad principal / Herramientas
El pórtico y los soportes de herramienta se desplazan en X e Y sobre guiados lineales de precisión, asegurando una unión rígida entre el bastidor y el sistema de transporte. Cambio de herramienta con cargador básico hasta 50 posiciones; la unidad 5 ejes mecaniza las seis caras con velocidad de husillo regulable en continuo.

Beneficios

• Procesamiento de piezas hasta 5,0 m de ancho y 650 mm de altura
• Ejecución eficiente de cortes, fresados y taladros
• Cargador de herramientas configurable
• Taladrado profundo en 4 caras hasta ±30°

Ejemplos de procesamiento
Adecuado para conceptos de producción monopuesto, multipuesto y de paso continuo. La PBA‑X se adapta al diseño de línea y al flujo de material.

Opciones y conceptos de instalación
Configurable desde solución monopuesto compacta hasta mesas modulares multipuesto o soluciones pass‑through continuas. Disponibles múltiples unidades opcionales para ampliar funciones.

Software CAMBIUM®
CAMBIUM® es la plataforma 3D de Hundegger para preparación y control. Permite preparación en oficina o junto a la máquina, cálculos automatizados, anidado y actualizaciones continuas, e interfaces con sistemas de almacenamiento y alimentación.

Ventajas de CAMBIUM

• Una sola plataforma para todas las máquinas Hundegger
• Mapeo completo del proceso de producción y cálculos automáticos
• Informes personalizables y formato claro
• Interfaces IT estándar para integración de sistemas

Automatización / Mesas de mecanizado inteligentes
Mesas disponibles: sistemas estacionarios con soportes móviles y cierre rápido, mesas con rodillos motorizados para entrada/salida automática y mesas de vacío que elevan paneles hasta 400 mm. El descenso automático de pods permite múltiples operaciones en una sola sujeción.

Unidades de mecanizado y herramientas (ejemplos)
Unidades de alto rendimiento: sierra/broca 5 ejes, unidades de fresado 3 ejes, unidades de taladrado profundo, estampas de vacío, sierras y utillajes específicos para CLT y madera laminada.

Especificaciones técnicas

• Serie de modelos: PBA‑X (3100 / 3600 / 4600)
• Ancho máximo pieza (material bruto): 3500 mm (3100) | 4000 mm (3600) | 5000 mm (4600)
• Altura máxima pieza: 650 mm
• Longitud: según longitud de carril (configurable)
• Potencia husillo 5 ejes: 35 kW
• Rango de velocidad husillo: continuo 0–12.000 rpm
• Unidades 3 ejes incluidas como complementos
• Cargador de herramientas: hasta 50 posiciones (configurable)
• Sistema TORNADO para expulsión de virutas y polvo
• Taladrado profundo en 4 caras hasta ±30°
• Mesa de vacío: elevación hasta 400 mm; descenso inteligente de pods para sujeción multiparte
• Lubricación central automática
• Software CAMBIUM® para preparación, anidado, optimización y control
• Conceptos de instalación: monopuesto, multipuesto, pass‑through
