Centro de caudal y de mecanizado multifunción WALL-Master series

CNCde madera

Resumen

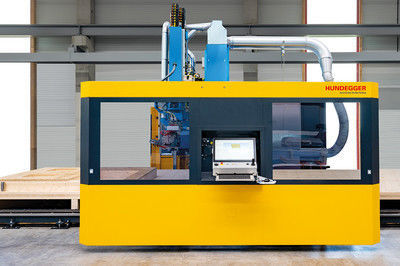

El Hundegger WALL-Master es un portal modular para la fabricación y aislamiento automatizado de elementos estructurales de madera (paredes, tejados y forjados). Su diseño compacto con armarios eléctricos integrados y panel de control móvil minimiza el espacio en planta. La integración con la plataforma CAMBIUM facilita la preparación de trabajos y la optimización de procesos.

Variantes disponibles

• Hundegger WALL-Master 3200
• Hundegger WALL-Master 3800
• Hundegger WALL-Master 4500

Características destacadas

• Diseño compacto y reducido requerimiento de espacio, compatible con sistemas de volteo
• Concepto de seguridad e guías lineales protegidas contra polvo
• Escalabilidad para mayor capacidad y diferentes sistemas de pared
• Compatibilidad con sistemas de aislamiento: WAM-TL, WAM-TS, WAM-TC
• Husillo refrigerado por aire 3 ejes, 11 kW (ampliable a 4/5 ejes)
• Soporta hasta 5 sistemas de fijación: clavado, grapado, atornillado, empuje, etc.
• Opcional: limpieza de mesa y componentes

Diseño y funcionamiento
Portal en construcción de caja soldada resistente a torsión, accionado por servomotores sobre guías del eje X para alta precisión. Armarios eléctricos integrados y un panel móvil para operación intuitiva. Carros de guía con rascadores y juntas para evitar entrada de polvo y facilitar el acceso a la mesa.

Unidad de mecanizado
Unidad estándar: husillo de fresado 3 ejes refrigerado por aire con velocidad regulable y recogida automática de herramientas. Posibilidad de ampliar a 4/5 ejes y cambio automático de herramientas.

Unidad de fijación
Interfaz universal Hundegger para recoger automáticamente dispositivos de fijación de distintos fabricantes desde el almacén. Interfaz mecánica con transmisión de medios y datos, y porta-herramientas 4 ejes con giro ±90° para dispositivos de fijación.

Mesa y manipulación de elementos (SMART-Table)
Soporta soluciones de mesa flexibles incluyendo SMART-Table:

• Distancia de la cuadrícula de rodillos: 1.200 mm
• Altura de trabajo: 550 mm
• Capacidad de carga: hasta 100 kg/m²
• Elementos de mesa montados sobre rieles Halfen de la guía X para estabilidad y flexibilidad

Módulos de manipulación

• Sistemas de sujeción para anchuras desde 400 mm hasta la configuración máxima, presión hasta 180 kg
• Giro: control por radio para seguridad y menor huella
• Elevación: brazos para levantar elementos hasta 70° para retirada por grúa
• Rodillos: fijos, elevables o motorizados para transporte flexible

Soluciones de aislamiento
Tres variantes de portales de aislamiento por insuflado:

• Thermo Linked: portal suspendido integrado en el gantry (peso aprox. 3 t)
• Thermo Solo: portal de aislamiento autónomo en rieles X con armarios móviles
• Thermo Cantilever: portal en voladizo que recorre el gantry y gira ±90° para llenar contornos complejos (control CAMBIUM)

Software (CAMBIUM)
CAMBIUM® es la plataforma 3D de Hundegger para preparación de trabajos, cálculos automatizados, mapeo y optimización de la producción. Permite preparación centralizada y conexión con sistemas de alimentación y almacenamiento.

Ventajas

• Flujo integrado: mecanizado, fijación e aislamiento en un mismo sistema
• Interfaz universal para dispositivos de fijación independiente del fabricante
• Colocación precisa de elementos de fijación con ángulos estáticamente correctos
• Cambio automático de herramientas y dispositivos para rápida adaptación

Especificaciones técnicas

• Velocidades máximas de desplazamiento: X ≈ 35 m/min, Y ≈ 40 m/min, Z ≈ 35 m/min
• Anchos máximos de elemento: 3.200 mm (3200) / 3.800 mm (3800) / 4.500 mm (4500); longitud según mesa; altura máx. 550 mm
• Husillo: 3 ejes refrigerado por aire, 11 kW (ampliable a 4/5 ejes)
• Sistemas de fijación: hasta 5 tipos
• SMART-Table: cuadrícula 1.200 mm, altura 550 mm, carga hasta 100 kg/m²
• Presión de sujeción: hasta 180 kg
• Portales de aislamiento: Thermo Linked, Thermo Solo, Thermo Cantilever (insuflado)
• Cambio automático de herramienta y dispositivo; interfaz universal mecánica/medios/datos
