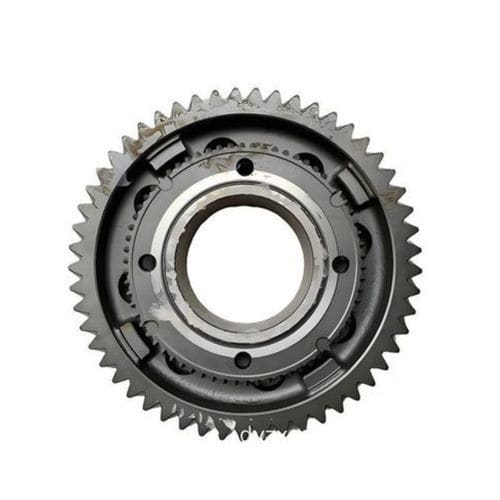

Rueda dentada recta

de dientes helicoidalesde metalpara transmisión marina

Descripción del producto
Hansheng Automation proporciona a la industria automotriz engranajes que ofrecen precisión ISO 5, ruido ultra bajo y alta durabilidad, aprovechando equipos avanzados y años de experiencia en la fabricación de cajas de cambios de precisión. Estos engranajes están diseñados para un alto rendimiento en vehículos eléctricos, transmisiones automáticas, híbridos y varios sistemas automotrices.

Características detalladas del producto

• Reducción superior de ruido: Basándose en la experiencia en la fabricación de accionamientos armónicos sin juego (≤ 10 arc sec), Hansheng aplica los mismos estándares rigurosos a los engranajes automotrices. La precisión ISO Nivel 5 asegura un engranaje suave, reduciendo significativamente el zumbido y la vibración en los reductores de vehículos eléctricos (EV) y transmisiones de alta velocidad.
• Capacidad de engranaje interno complejo: Equipado con la máquina de tallado de engranajes Kashifuji KPS30, Hansheng se especializa en la fabricación de engranajes anulares internos de alta precisión utilizados en conjuntos planetarios (transmisiones automáticas e híbridas). Esto permite una fabricación integrada de engranajes que el tallado tradicional no puede lograr.
• Acabado de superficie de ultra precisión: Con capacidades de acabado ultra espejo (precisión ±0.002mm), las superficies de los engranajes están optimizadas para reducir la fricción, extender la vida útil y mejorar la eficiencia general de la transmisión.

Especificaciones técnicas
Característica | Especificación
--- | ---
Tipos de engranajes | Engranajes rectos, Engranajes helicoidales, Engranajes anulares internos, Engranajes planetarios, Ejes, Estrías
Estándar de precisión | ISO / DIN / GB Nivel 5 (JIS Grado N5)
Rango de módulo | 0.1 - 5.0
Rango de diámetro | Ø 3mm - Ø 300mm
Proceso de producción | Tallado, Conformado, Tallado por skiving (skiving duro), Rectificado de precisión
Opciones de material | 20CrMnTi, SNCM420, SCM440, 42CrMo, o especificación personalizada
Dureza | HRC 58-62 (después de cementación / endurecimiento por inducción)
Acabado de superficie | Hasta Ra 0.2 (superacabado disponible)

Aplicaciones

• Reductores de vehículos eléctricos (EV): Ejes de entrada de alta velocidad y engranajes helicoidales.
• Cajas de engranajes planetarios (AT/Híbrido): Engranajes solares, Engranajes planetarios y Engranajes anulares internos.
• Sistemas de dirección (EPS): Engranajes de tornillo sin fin de precisión y piñones que requieren altos factores de seguridad.
• Componentes del motor: Engranajes de bomba de aceite, engranajes de eje de equilibrio, engranajes de distribución.
• Actuadores: Engranajes de ajuste de asiento, engranajes de elevación de ventanas (experiencia en módulos pequeños).

Fabricación y control de calidad

• Arsenal de fabricación avanzado: Tallado por skiving (Kashifuji KPS30), Tallado (Máquina de tallado de engranajes horizontal CNC Ningjiang YK3610Ⅲ), Mecanizado (Torno CNC Brother y centros de mecanizado vertical), EDM (Seibu Wire WEDM M50B).
• Aseguramiento de calidad: Cada engranaje se somete a una inspección rigurosa utilizando máquinas de inspección de engranajes y CMMs. Se proporcionan informes de trazabilidad completos, incluidos informes de error de perfil y paso de engranaje (K Charts), certificaciones de material, informes de tratamiento térmico e informes de inspección dimensional.

Proceso de colaboración

• Revisión de ingeniería: Los dibujos (STEP/IGES/PDF) se revisan para la viabilidad, la tolerancia y las optimizaciones de fabricabilidad.
• Prototipado: Pequeños lotes para pruebas de validación utilizando mecanizado suave o EDM de alambre.
• Producción en masa: Fabricación escalable con control estricto de lotes.

Aspectos destacados de las preguntas frecuentes

• Capaz de fabricar engranajes para motores EV de alta velocidad (precisión ISO Nivel 5, velocidades superiores a 15,000 RPM).
• El tallado por skiving (Kashifuji KPS30) es 3-5 veces más rápido que el conformado y permite el "skiving duro" después del tratamiento térmico para una precisión superior.
• Los servicios de tratamiento térmico (cementación, nitruración, endurecimiento por inducción) se proporcionan a través de socios certificados, con acabado duro final en casa.
• MOQ flexible: admite prototipado (1-5 unidades) y producción en masa de alto volumen.

Características / Especificaciones técnicas

• Precisión ISO 5
• Ruido ultra bajo
• Alta durabilidad
• Tipos de engranajes: rectos, helicoidales, anulares internos, planetarios, ejes, estrías
• Rango de módulo: 0.1 - 5.0
• Rango de diámetro: Ø 3mm - Ø 300mm
• Opciones de material: 20CrMnTi, SNCM420, SCM440, 42CrMo, o personalizado
• Dureza: HRC 58-62
• Acabado de superficie: Hasta Ra 0.2
• Procesos de producción: Tallado, Conformado, Tallado por skiving, Rectificado de precisión
• Aplicaciones: reductores EV, cajas de engranajes planetarios, sistemas de dirección, componentes del motor, actuadores
