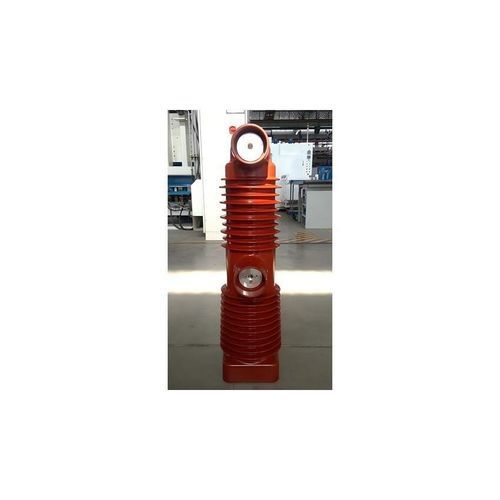

Polo encapsulado de resina epoxi JZDNpara disyuntor automático de vacíopara disyuntor automático de vacío
Añadir a mis favoritos
Añadir al comparador
Características
- Otras características
- de resina epoxi, para disyuntor automático de vacío
- Tensión
40,5 kV
- Corriente
Mín.: 1.250 A
Máx.: 2.500 A
Descripción
Características principales del producto
Parámetros técnicos principales
Modelo / especificaciones
- Rendimiento de aislamiento sobresaliente:
- Encapsulado integral: cámara de extinción al vacío y conductores del circuito principal completamente embebidos en resina epoxi de alto rendimiento, eliminando riesgos de descargas superficiales y trazado por contaminación
- Distribución uniforme del campo eléctrico: la estructura encapsulada optimiza y uniformiza el campo para aumentar la rigidez dieléctrica
- Alta rigidez dieléctrica: la resina epoxi proporciona elevados niveles de aislamiento y resistencia
- Resistente al polvo y la humedad: diseño totalmente sellado que protege contra polvo, humedad, niebla salina y gases corrosivos, manteniendo la estabilidad del aislamiento
- Alta resistencia mecánica y tolerancia ambiental:
- Construcción robusta: la estructura curada en epoxi ofrece gran resistencia mecánica y rigidez para soportar impactos, vibraciones y tensiones
- Adecuado para climas extremos: aplicable en gran altitud, altas/bajas temperaturas y alta humedad
- Resistencia a la corrosión: la resina epoxi resiste numerosos agentes químicos
- Miniaturización e alta integración:
- Ahorro de espacio: la tecnología sellada elimina soportes aislantes tradicionales y huecos de aire, reduciendo el volumen de la columna y del equipo
- Diseño simplificado: integración de múltiples funciones que simplifica la arquitectura interna del interruptor
- Alta fiabilidad y larga vida útil:
- Sin apenas mantenimiento: la construcción sellada aísla componentes críticos del entorno, minimizando las necesidades de mantenimiento
- Protección de la cámara de extinción al vacío: la resina epoxi protege la carcasa cerámica de la unidad de interrupción frente a daños mecánicos y ambientales
- Rendimiento estable: propiedades eléctricas y mecánicas estables durante todo el ciclo de vida
- Excelente comportamiento anti-condensación: superficie epoxi lisa y baja permeabilidad al vapor de agua que reduce la formación de condensación en condiciones de humedad variable
- Circuito conductor optimizado:
- Baja resistencia de bucle: los conductores se ensamblan antes del encapsulado para asegurar contactos fiables y baja resistencia
- Buena disipación térmica: diseño que combina rutas térmicas internas con estructuras externas de disipación para controlar el aumento de temperatura
- Alta capacidad de transporte de corriente: diseño confiable que garantiza corriente nominal y capacidad de corte en cortocircuito
- Medioambiental y seguro:
- No contaminante: materiales epoxi no tóxicos y procesos que pueden cumplir requisitos ambientales
- Sin aceite ni SF6: extinción por vacío e aislamiento sólido que elimina riesgos asociados a aceite y SF6
- Instalación y mantenimiento sencillos:
- Diseño modular: el polo se suministra como módulo para instalación y sustitución rápidas
- Interfaces estandarizadas: interfaces mecánicas y de armario diseñadas para buena intercambiabilidad
Parámetros técnicos principales
- Tensión nominal: 40,5 kV
- Frecuencia nominal: 50 Hz
- Corriente nominal: 1250 A – 2500 A
- Tensión de resistencia en frecuencia industrial (1 min, rms): 95 kV
- Tensión de impulso por rayos (1,2/50 μs, pico): 185 kV
- Nivel de descarga parcial: ≤5 pC
- Secuencia de maniobra: O-0.3s-CO-180s-CO
- Operaciones mecánicas: 10000 ciclos (M2)
- Operaciones de corte en cortocircuito: 30 veces (E2)
- Presión de contacto (nominal): 3100 ± 200 N
- Presión de contacto inicial: 2200 ± 160 N
- Resistencia de bucle al límite inferior de presión de contacto nominal: ≤20 μΩ
- Distancia de apertura de contacto: 19 ± 1 mm
- Sobre recorrido: 6 ± 2 mm
Modelo / especificaciones
- Serie de modelos: serie JZDN
- Material de encapsulado: resina epoxi de alto rendimiento
- Equipos aplicables: interruptores en vacío, cuadros blindados
- Clasificaciones típicas: 40,5 kV; 1250–2500 A (personalizable)
- Nivel de protección: encapsulado epoxi totalmente sellado
