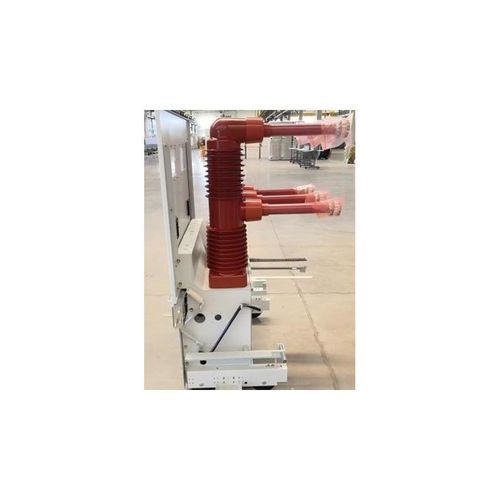

Disyuntor de vacío PGV2

de alta tensiónpara la distribuciónpara subestación eléctrica

Clasificación
Distribución eléctrica - componentes

Descripción del producto
Este interruptor en vacío de alta tensión, de tipo sellado para instalación interior, está diseñado para aplicaciones en frecuencia industrial de 20 Hz. Proporciona alta capacidad de corte en cortocircuito, larga vida eléctrica y mecánica, y es adecuado para sistemas de distribución eléctrica y equipos de maniobra de alta tensión relacionados.

Características principales

• Capacidad de corte a 20 Hz: 31,5 kA; vida eléctrica: 20 operaciones; vida mecánica: 10 000 operaciones.
• Compatibilidad mecánica y estructural con interruptores tipo ZN85 existentes para facilitar integración y mantenimiento.
• Cámara de extinción en vacío 20 Hz desarrollada internamente; columnas de polos producidas mediante proceso APG propio para asegurar la fiabilidad de los componentes.
• Disposición vertical con la cámara de extinción en la parte superior y el mecanismo de maniobra/interbloqueo en la parte inferior para reducir la profundidad total y simplificar el diseño del mecanismo.

Especificaciones técnicas principales

• Modelo: serie PGV2
• Tensión nominal: 40,5 kV
• Frecuencia nominal: 20 Hz
• Corriente nominal: 1250 A
• Corriente nominal de corte en cortocircuito: ≤ 31,5 kA
• Corriente nominal de cierre en cortocircuito: 80 kA
• Duración nominal del cortocircuito: 3 s
• Corriente soportable nominal a cortocircuito temporal: 31,5 kA
• Corriente pico soportable nominal: 80 kA
• Tensión nominal de impulso de rayo soportable (1,2/50 μs, pico): 185 kV
• Tensión nominal de soportabilidad en frecuencia industrial (1 min, valor eficaz): 95 kV
• Secuencia de maniobra nominal: O-0.3s-CO-180s-CO
• Número de operaciones de corte a la corriente nominal de cortocircuito: 20 operaciones
• Corriente nominal de corte por fallo a tierra asimétrico: 27,4 kA
• Corriente nominal de corte por desincronización: 7,9 kA
• Corriente nominal de corte de carga de cable (carga capacitiva): 50 A
• Operaciones mecánicas: 10 000 ciclos
