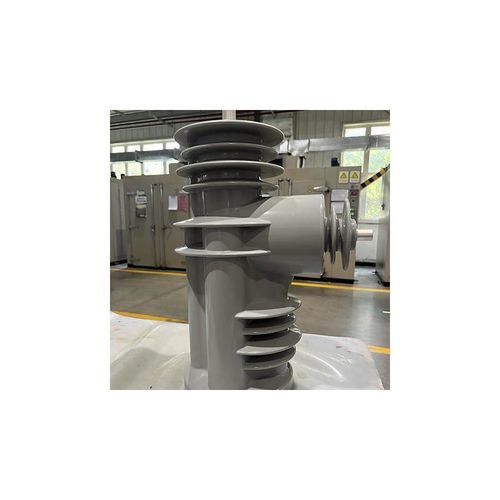

Buje para transformador de tensión media

Características principales

• El aislador integrado primario-secundario fusiona sensor de tensión, sensor de corriente y módulo de toma de energía en el poste, logrando un diseño compacto e integrado.
• Adopta una estructura modular de inserción trasera de la ruta técnica dominante: el sensor de tensión y la unidad de toma tienen dimensiones y apariencia uniformes, buena intercambiabilidad y fácil reemplazo; alta tasa de éxito en el moldeo de postes terminados.
• El sensor de tensión utiliza un esquema de divisor capacitivo sin resonancia ferromagnética, con alta precisión y buena consistencia.
• El sensor de corriente emplea una solución LPCT de doble bobina con síntesis independiente de secuencia cero; la precisión cumple los requisitos de clase 1S estandarizada por State Grid.
• Diseño de blindaje equipotencial embebido que garantiza una excelente aislación; descarga parcial por poste <3 pC (1.2Ur), equipo completo <10 pC (1.2Ur).

Parámetros técnicos principales
Relación de tensión nominal: Tensión de fase: (10kV/√3)/(3.25V/√3); Secuencia cero: (10kV/√3)/(6.5V/3)
Clase de exactitud: Tensión de fase: 0.5; Tensión de secuencia cero: 3P
Carga nominal: 2 MΩ ±5%
Relación de transformación nominal: Fase: 600A/1V; Secuencia cero: 20A/0.2V
Tensión primaria nominal: 10/√3 kV (unidad de toma capacitiva)
Tensión de salida secundaria: DC27V
Potencia de toma: 6W–8W

Características / Especificaciones técnicas

• Integración de sensor de tensión, sensor de corriente y módulo de toma para un diseño compacto y unificado.
• Estructura modular de inserción trasera para facilitar el mantenimiento y la intercambiabilidad.
• Medición de tensión mediante divisor capacitivo para rendimiento estable y alta precisión.
• Medición de corriente mediante diseño LPCT de doble bobina, conforme a la precisión 1S de State Grid.
• Blindaje equipotencial embebido para aislamiento superior y bajas características de descarga parcial.
