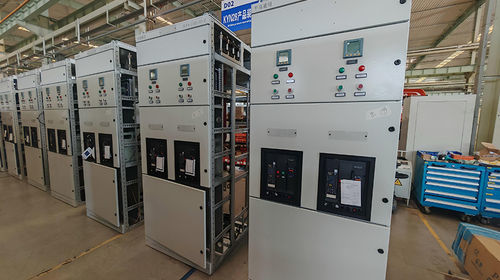

Cuadro eléctrico de frecuencia SLVA

trifásicoACde baja tensión

Descripción del producto
El armario SLVA es un cuadro de baja tensión estandarizado para State Grid, diseñado para instalaciones interiores en corriente alterna trifásica de 50 Hz. Tiene tensión de aislamiento nominal de 690 V, tensión de servicio nominal de 400 V, rango de corriente nominal 1600–2500 A y capacidad de corte en cortocircuito de 50–65 kA. El armario utiliza una estructura modular de compartimentado fijo, con un diseño compacto que permite alojar múltiples unidades funcionales en un espacio reducido. Se emplea ampliamente en centrales eléctricas, subestaciones, empresas industriales y mineras, edificios y proyectos municipales para distribución de energía, control de motores y compensación de la potencia reactiva.

Parámetros técnicos principales

• Corriente nominal de barra horizontal: 1250 / 2000 / 2500 A
• Corriente de cortocircuito soportada por la barra horizontal (corto tiempo): ≥35 / ＞50 / ≥65 kA
• Corriente nominal de barra vertical: 1250 / 1600 A
• Corriente de cortocircuito soportada por la barra vertical (corto tiempo): ≥35 / ≥40 kA
• Tensión de resistencia a frecuencia industrial: circuito principal (interruptor principal y barra horizontal) fase‑fase y fase‑tierra 2,2 kV (sin ruptura/flashover); circuitos auxiliares conectados al circuito principal 1,89 kV (sin ruptura/flashover); piezas aislantes y mangos aislantes envueltos en lámina metálica hacia partes vivas 2,835 kV (sin ruptura/flashover)
• Distancia de aislamiento eléctrico: circuito principal (incluyendo interruptor principal y interruptor en bastidor) ≥14 mm (correspondiente a Uimp = 12 kV); interruptor moldeado ≥8 mm (Uimp = 8 kV); otros circuitos auxiliares de control ≥1,5 mm
• Distancia de fuga: circuito principal (incluyendo interruptor principal y interruptor en bastidor) ≥16 mm (correspondiente a Uimp = 1000 V); interruptor moldeado ≥12,5 mm (Uimp = 800 V); otros circuitos auxiliares ≥4 mm
• Grado de protección: armario IP4X, aberturas de ventilación IP3XD, parte superior del armario IP3X
• Resistencia de aislamiento: >10 MΩ
• Resistencia de puesta a tierra: puerta de instrumentos al punto de tierra principal ≤100 MΩ, puerta frontal al punto de tierra principal ≤100 MΩ, soporte de montaje del interruptor al punto de tierra principal ≤100 MΩ, puerta trasera al punto de tierra principal ≤100 MΩ, soporte de montaje de la regleta al punto de tierra principal ≤100 MΩ
• Dimensiones exteriores (An × Prof × Al, sin puertas): Shanghai compacto 500 × 800 × 2200 mm; Shanghai estándar 900 × 800 × 2200 mm; State Grid compacto 700/900 × 800 × 2200 mm; State Grid estándar 800/1000 × 800 × 2200 mm

Características / Especificaciones técnicas

• Diseñado para sistemas trifásicos AC 50 Hz
• Tensión de aislamiento nominal: 690 V; tensión de servicio nominal: 400 V
• Rango de corriente nominal: 1600 A–2500 A
• Capacidad de corte en cortocircuito: 50 kA–65 kA
• Estructura modular y compartimentada fija para alta utilización del espacio
• Ámbitos de aplicación: centrales, subestaciones, empresas industriales, edificios, sistemas de distribución municipales
• Múltiples opciones de barras y niveles de resistencia para cumplir requisitos regionales y normativos
