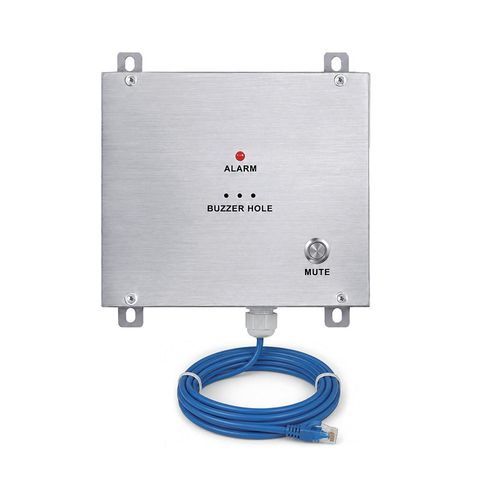

Panel de visualización de alarma resistente a la corrosión KNRAP2

antivandalismo

Descripción general
El KNTECH KNRAP2 es un panel indicador de alarma remota de grado industrial para sistemas PABX, que proporciona alertas visuales y sonoras para alarmas mayores/menores, facilitando la identificación rápida de fallos y la respuesta en entornos operativos 24/7.

Identificación del producto
Modelo: KNRAP2
Tamaño: 150 mm (A) x 130 mm (An) x 40 mm (Pr)
Material: Placa frontal en acero inoxidable cepillado SUS304 (1,2 mm)

Características clave

• Construcción robusta con placa frontal SUS304 cepillada y controles metálicos antivandálico.
• Sistema de alerta dual: LEDs de alta luminosidad Verde/Rojo y zumbador piezoeléctrico >75dB.
• Lógica integrada MCU/relé con función Alarm Mute: silencia el zumbador manteniendo el LED rojo encendido hasta la resolución de la falla.
• Diseño para montaje en pared e integración sencilla.

Logica de operación

• Estado normal: LED verde fija, zumbador OFF.
• Estado de alarma: al recibir señal de falla desde el PABX, el LED se pone rojo (intermitente o fijo) y el zumbador suena de forma intermitente.
• Acción Mute: presionar MUTE — zumbador OFF (reconocido) mientras el LED rojo permanece ENCENDIDO como recordatorio visual hasta que se limpie la falla.
• Recuperación: al eliminar la falla, el sistema se restablece automáticamente al estado normal (LED vuelve a verde).

Tabla lógica de indicadores visuales
La documentación del producto incluye un mapa lógico visual que relaciona el estado con el comportamiento LED/zumbador para Normal, Alarma, Mute y Recuperación.

Instalación
Diseñado para instalación mural sencilla; el diagrama de montaje y los detalles de cableado se proporcionan en la documentación del producto.

Aplicaciones
Indicado para infraestructuras de telecomunicaciones críticas, incluyendo la monitorización PABX en Oficinas de Gestión de Edificios (BMO), salas de control de seguridad, centros de datos y otros entornos operativos 24/7.

Especificaciones técnicas

• Modelo: KNRAP2
• Tamaño: 150 mm (A) x 130 mm (An) x 40 mm (Pr)
• Placa frontal: Acero inoxidable cepillado SUS304, espesor 1,2 mm
• Indicadores visuales: LEDs Verde y Rojo de alta luminosidad
• Indicador audible: Zumbador piezoeléctrico, >75dB
• Lógica: MCU y relé integrados con soporte para Alarm Mute y auto-reset
• Controles: Botón(es) mute metálico(s) antivandálico(s)
• Montaje: Diseño para montaje en pared
• Conformidad: Normas HK e internacionales (según se indica)
• Entornos típicos: BMO, salas de control de seguridad, centros de datos
