Electro-husillo de mecanizado ES950 series
de fresadode elevaciónde motor asíncrono

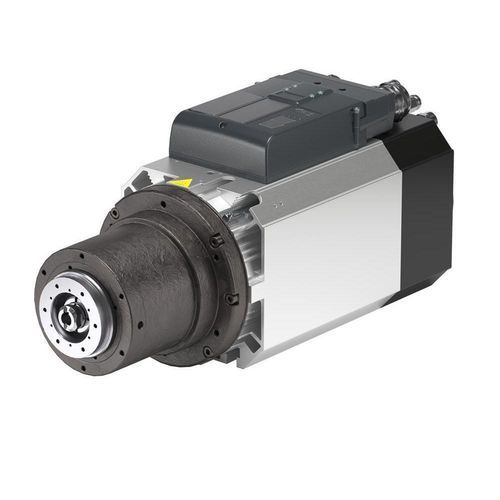

Electro-husillo de mecanizado - ES950 series - HSD - de fresado / de elevación / de motor asíncrono
Electro-husillo de mecanizado - ES950 series - HSD - de fresado / de elevación / de motor asíncrono
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de HSD

Características

Función
de fresado, de mecanizado, de elevación
Accionamiento
de motor asíncrono, eléctrico
Nariz del husillo
HSK, ISO 30
Lubricación/refrigeración
refrigeradas por líquido, lubricación con grasa, de ventilación forzada
Otras características
de alta velocidad
Velocidad de rotación

24.000 rpm
(150.796,4474 rad.min-1)

Diámetro

Máx.: 145 mm
(5,7 in)

Mín.: 142 mm
(5,6 in)

Descripción

Descripción del producto
Descubra los electrohusillos ES950 diseñados y fabricados por HSD para el mecanizado de madera y materiales compuestos. Plataforma modular disponible en varias potencias y configuraciones para ajustarse a procesos de fresado y mecanizado.

Materiales / Aplicaciones
  • Madera
  • Materiales compuestos


Accesorios
  • Horquilla para portaherramientas ISO30/40 y HSK F63
  • Taco de sujeción para portaherramientas ISO 30 para husillos ES950-951 (sin herramienta neumática)
  • Portaherramientas ISO30 - ER32
  • Portaherramientas HSK F63 - ER32
  • Brida para agregado para ES950-951-929X (nariz larga o corta)
  • Enfriador de agua (chiller)
  • Intercambiador de calor agua/aire
  • Cables precableados para ES950-951


Ficha técnica
ES950 - 3,8 kW | ES950 - 5 kW | ES950 - 7,5 kW
Diámetro de montaje [mm]: □ 142x145 | □ 142x145 | □ 142x145
Velocidad máxima [rpm]: 24000 | 24000 | 24000
Tipo de motor: Asynchronous | Asynchronous | Asynchronous
Par S1/S6 (40%) [Nm]: 3 / 3.6 | 4 / 4.8 | 6 / 7.2
Potencia S1/S6 (40%) [kW]: 3,8 / 4,5 | 5 / 6 | 7,5 / 9
Interfaz de herramienta: ISO 30 | ISO 30 / HSK F63 | ISO 30 / HSK F63
Refrigeración: ventilador eléctrico | ventilador eléctrico | líquida
Lubricación de rodamientos: grasa | grasa | grasa
Peso [kg]: 25 | 25 | 25
Refrigerante por el eje: No | No | No
Herramienta neumática: Yes (a pedido) | Yes (a pedido) | Yes (a pedido)
Sensor de vibraciones: Yes (a pedido) | Yes (a pedido) | Yes (a pedido)
Sensor térmico en rodamientos delanteros: Yes (a pedido) | Yes (a pedido) | Yes (a pedido)
Kit de eje: Yes | Yes | Yes
Brida anti-rotación para agregado: On request | On request | On request
Wi‑Fi connection & myHSD: On request | On request | On request

Características / especificaciones técnicas
  • Modelo: ES950 (3,8 kW, 5 kW, 7,5 kW)
  • Diámetro de montaje: □ 142x145 mm
  • Velocidad máxima: 24.000 rpm
  • Tipo de motor: motor asíncrono
  • Par (S1 / S6 40%): 3 / 3.6 Nm (3,8 kW); 4 / 4.8 Nm (5 kW); 6 / 7.2 Nm (7,5 kW)
  • Potencia (S1 / S6 40%): 3,8 / 4,5 kW; 5 / 6 kW; 7,5 / 9 kW
  • Interfaces de herramienta: ISO 30 estándar; HSK F63 opcional en variantes de mayor potencia
  • Refrigeración: ventilador eléctrico en variantes de menor potencia; refrigeración líquida en 7,5 kW
  • Lubricación de rodamientos: grasa
  • Peso: 25 kg
  • Refrigerante por el eje: no disponible
  • Opciones a pedido: herramienta neumática, sensor de vibraciones, sensor térmico en rodamientos delanteros, brida anti-rotación, conexión Wi‑Fi & myHSD
  • Kit de eje: suministrado / disponible
