Electro-husillo para mecanizado ES514
de elevaciónalta potenciade motor asíncrono

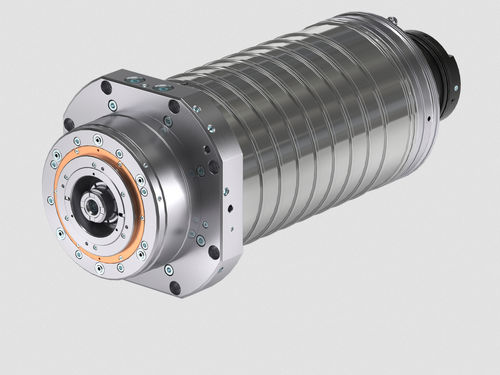

Electro-husillo para mecanizado - ES514 - HSD - de elevación / alta potencia / de motor asíncrono
Electro-husillo para mecanizado - ES514 - HSD - de elevación / alta potencia / de motor asíncrono
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de HSD

Características

Función
para mecanizado, de elevación, alta potencia
Accionamiento
de motor asíncrono
Nariz del husillo
HSK-A 100
Lubricación/refrigeración
refrigeradas por líquido
Otras características
de alta velocidad
Velocidad de rotación

8.000 rpm, 10.000 rpm
(50.265,4825 rad.min-1, 62.831,8531 rad.min-1)

Diámetro

230 mm
(9,1 in)

Descripción

Resumen
El electrohusillo ES514, diseñado y fabricado por HSD, es un electrohusillo asíncrono de alta potencia para mecanizados industriales pesados de metales. Aplicación: Metal.

Ficha técnica (tabla)
ES514 - 34 kW
Diámetro del cuerpo [mm] - Ø230
Velocidad máxima [rpm] (grasa / aire-aceite) - 8.000 / 10.000
Tipo de motor - Asíncrono
Par S1/S6 (40%) [Nm] - 191 / 229
Potencia S1/S6 (40%) [kW] - 34 / 31
Interfaz herramienta - HSK A100
Refrigeración - Líquida
Lubricación de rodamientos - Grasa
Peso [kg] - 150
Refrigerante a través del eje - Sí
Sensor de vibraciones - Sí
Sensor de elongación - A petición
Sujeción del eje - A petición
Función de precarga de rodamientos - No
Kit de eje - No
Carcasa de refrigeración - A petición

Características
  • Electrohusillo de alta potencia adecuado para mecanizado industrial pesado
  • Motor asíncrono que entrega hasta 34 kW (S1) con opciones S6 disponibles
  • Dos configuraciones de velocidad máxima según lubricación/refrigeración (grasa 8.000 rpm / aire-aceite 10.000 rpm)
  • Gran diámetro de cuerpo (Ø230 mm) y masa considerable (150 kg) para estabilidad en el mecanizado
  • Interfaz de herramienta HSK A100 para utillaje de alta velocidad y alta precisión
  • Refrigeración líquida y posibilidad de refrigerante a través del eje para integración del líquido de proceso
  • Rodamientos engrasados; sensor de vibraciones de serie; sensor de elongación y sujeción de eje disponibles a petición

Especificaciones técnicas
  • Modelo: ES514
  • Diámetro del cuerpo: Ø230 mm
  • Velocidad máx. (grasa / aire-aceite): 8.000 / 10.000 rpm
  • Tipo de motor: Asíncrono
  • Par S1/S6 (40%): 191 / 229 Nm
  • Potencia S1/S6 (40%): 34 / 31 kW
  • Interfaz herramienta: HSK A100
  • Refrigeración: Líquida
  • Lubricación de rodamientos: Grasa
  • Peso: 150 kg
  • Refrigerante a través del eje: Sí
  • Sensor de vibraciones: Sí
  • Sensor de elongación: A petición
  • Sujeción del eje: A petición
  • Función de precarga de rodamientos: No
  • Kit de eje: No
  • Carcasa de refrigeración: A petición
