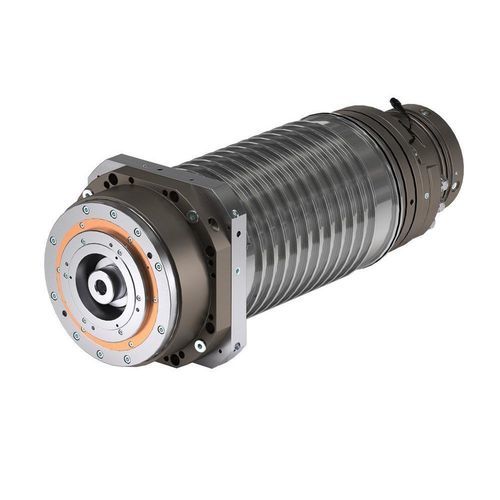

Electro-husillo de mecanizado ES511

de fresadode alta potenciade elevación

Resumen
Descubra los electrohusillos ES511 diseñados y fabricados por HSD para el mecanizado intensivo de metales y diversos materiales. La familia ES511 presenta un cuerpo compacto de Ø190 mm y varias configuraciones de potencia y velocidad para operaciones de fresado y trabajo a alto par.

Variantes disponibles

• ES511 - 42kW
• ES511 - 47kW
• ES511 - 50kW
• ES511 - 63kW

Ficha técnica (tabla)
Model | ES511 - 42kW | ES511 - 47kW | ES511 - 50kW | ES511 - 63kW
Diámetro del cuerpo [mm] | Ø190 | Ø190 | Ø190 | Ø190
Velocidad máx. [rpm] (grasa / aire-aceite) | 18.000 / 20.000* | 12.000 / 13.000 | 12.000 / 15.000 | 12.000 / 13.000
Tipo de motor | Síncrono | Síncrono | Síncrono | Síncrono
Par S1/S6 (40%) [Nm] | 67 / 87,5 | 150 / 202 | 95,5 / 124 | 200 / 241
Potencia S1/S6 (40%) [kW] | 45 / 55 | 47 / 63 | 50 / 65 | 63 / 76
Interfaz de herramienta | HSK T63 | HSK A1000 / T100 / ISO 50 | HSK T100 / ISO 50 | HSK A100 / ISO 50
Lubricación de rodamientos | Grasa / Aire-Aceite | Grasa / Aire-Aceite | Grasa / Aire-Aceite | Grasa / Aire-Aceite
Peso [kg] | 75 | 90 | 95 | 105
Refrigeración por eje | Sí | Sí | Sí | Sí
Sensor de vibración | Sí (con carcasa) | Sí (con carcasa) | Sí (con carcasa) | Sí (con carcasa)
Sensor de elongación | Bajo pedido | Bajo pedido | Bajo pedido | Bajo pedido
Bloqueo de eje | Sí | Bajo pedido | Bajo pedido | Bajo pedido
Función de precarga de rodamientos | No | No | No | No
Kit de eje | No | No | No | No
Carcasa de refrigeración | Bajo pedido | Bajo pedido | Bajo pedido | Bajo pedido

Características / especificaciones técnicas

• Familia / modelo: serie de electrohusillos ES511, disponible en variantes 42kW, 47kW, 50kW, 63kW.
• Diámetro del cuerpo: Ø190 mm (todas las variantes).
• Velocidad máxima (según lubricación): hasta 18.000–20.000 rpm (42kW grasa / aire-aceite) o 12.000–15.000 rpm para otras variantes.
• Tipo de motor: motor síncrono (todas las variantes).
• Par nominal y pico (S1 / S6 40%): consulte la tabla según la variante.
• Potencia nominal y S6 (kW): consulte la tabla según la variante.
• Interfaces de herramienta: HSK T63, HSK A1000 / T100 / ISO 50, HSK T100 / ISO 50, HSK A100 / ISO 50 según la variante.
• Lubricación de rodamientos: grasa o aire-aceite seleccionable.
• Pesos: 75 kg (42kW), 90 kg (47kW), 95 kg (50kW), 105 kg (63kW).
• Refrigeración por eje: disponible en todas las variantes.
• Sensor de vibración: suministrado de serie (con carcasa).
• Sensor de elongación: disponible bajo pedido.
• Bloqueo de eje: estándar en 42kW; disponible bajo pedido para otras variantes.
• Precarga de rodamientos y kit de eje: no incluidos.
• Carcasa de refrigeración: disponible bajo pedido.
