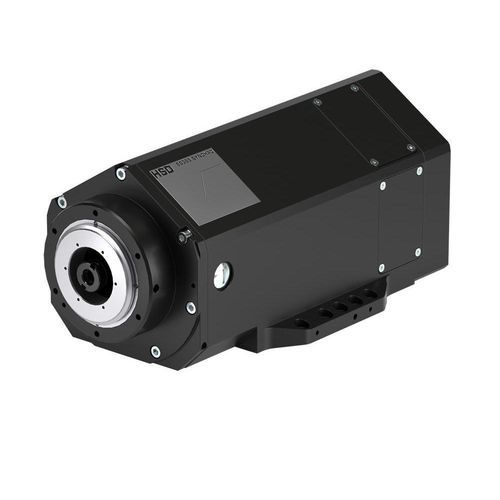

Electro-husillo de mecanizado ES368

de elevacióneléctricorefrigeradas por líquido

Resumen
Descubra los electrohusillos ES368 que HSD diseña, fabrica y suministra para el mecanizado CNC de materiales compuestos y madera. La familia ES368 incluye variantes optimizadas según potencia, velocidad e interfaz de herramienta, con refrigeración líquida y sensores y accesorios opcionales para integración industrial.

Aplicaciones

• Mecanizado de composites
• Carpintería / Madera

Accesorios

• Horquilla porta-herramientas para portaherramientas ISO30/40 y HSK F63
• Portaherramientas ISO30 – ER32
• Portaherramientas HSK F63 – ER32
• Refrigerador de agua (chiller)
• Intercambiador térmico agua/aire

Especificaciones técnicas

• Variantes:
  ES368 - 7 kW | ES368 - 11 kW | ES368 - 3,4 kW
• Diámetro del cuerpo [mm]:
  ES368 - 7 kW | ES368 - 11 kW | ES368 - 3,4 kW
  □ 132x132 | □ 132x132 | □ 132x132
• Velocidad máx. [rpm]:
  20.000 | 24.000 | 36.000
• Tipo de motor:
  Asíncrono | Síncrono | Asíncrono
• Par S1/S6 (40%) [Nm]:
  5,6 / 6,9 | 8,7 / 10,3 | 3,4 / 4,1
• Potencia S1/S6 (40%) [kW]:
  7 / 8,7 | 11 / 13 | 6,5 / 7,8
• Interfaz de herramienta:
  HSK F63 | HSK F63 | HSK E40
• Refrigeración:
  Líquida | Líquida | Líquida
• Lubricación de rodamientos:
  Grasa | Grasa | Grasa
• Peso [kg]:
  20 | 20 | 20
• Fluido por eje (coolant through shaft):
  No | No | Sí (a petición)
• Herramienta neumática:
  No | No | Sí (a petición)
• Sensor de vibración:
  Sí (a petición) | Sí (a petición) | Sí (a petición)
• Sensor térmico en rodamientos frontales:
  Sí (a petición) | Sí (a petición) | Sí (a petición)
• Juego de eje:
  Sí | No | No
• Brida anti-rotación del conjunto:
  A petición | A petición | No
