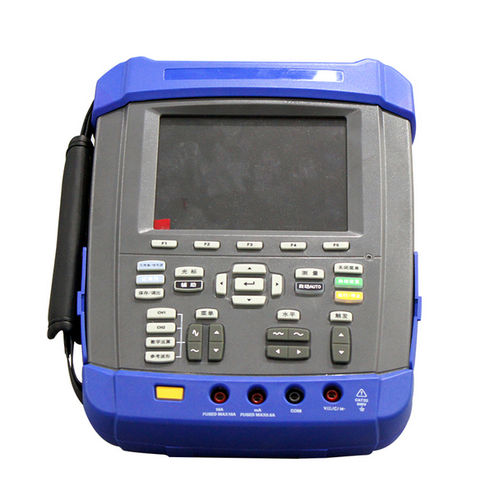

Monitor de descarga parcial de mano HZ-9003C

I. Introducción al sistema
Las descargas parciales son un síntoma y una manifestación de la degradación del aislamiento en equipos eléctricos, y también una causa de un mayor deterioro del aislamiento. Dado que las consecuencias de una falla de aislamiento suelen ser graves, la detección de descargas parciales en equipos eléctricos es de suma importancia. Las descargas parciales en equipos eléctricos se refieren a descargas eléctricas que no provocan un cortocircuito completo entre los electrodos. Estas descargas suelen tener amplitudes pequeñas, pero pueden degradar continuamente el aislamiento, lo que podría provocar una falla eventual. La detección de descargas parciales en líneas energizadas proporciona un método rápido y sencillo para identificar posibles fallas de aislamiento que podrían causar cortes de energía o lesiones personales.
II. Características principales
1) Permite la detección rápida in situ de descargas parciales en equipos eléctricos de alta tensión, especialmente en aparamenta. Es fácil de usar, de tamaño compacto, ligero y portátil.
2) El circuito del sensor de detección de descargas parciales utiliza tecnologías avanzadas de procesamiento de señales de radiofrecuencia, procesamiento de señales de alta frecuencia y procesamiento de señales débiles, y emplea conversión AD de alta precisión y chips de procesamiento de señales digitales de alta velocidad para el procesamiento de señales digitales, lo que resulta en un excelente rendimiento antiinterferencias y precisión de medición.
3) Integra múltiples métodos de detección de señales de descargas parciales, incluyendo ultrasónico, onda terrestre transitoria, ultrasónico de contacto y de alta frecuencia.
4) Sensor acústico aéreo sin contacto y sensor TEV integrados.
5) Proporciona múltiples ventanas de visualización para analizar los datos de las pruebas de descargas parciales, incluyendo diagramas de forma de onda, diagramas de fase, gráficos de barras y diagramas de cuatro elementos.
6) Admite funciones de almacenamiento y visualización de datos; los datos se pueden exportar directamente a través de una tarjeta SD o USB.
7) Admite ajustes de umbral multinivel para advertencias y alarmas, proporcionando indicaciones intuitivas de los problemas mediante diferentes colores de amplitud.
8) Alimentado por una batería de litio de gran capacidad, lo que permite un funcionamiento continuo durante más de 10 horas con una sola carga.
