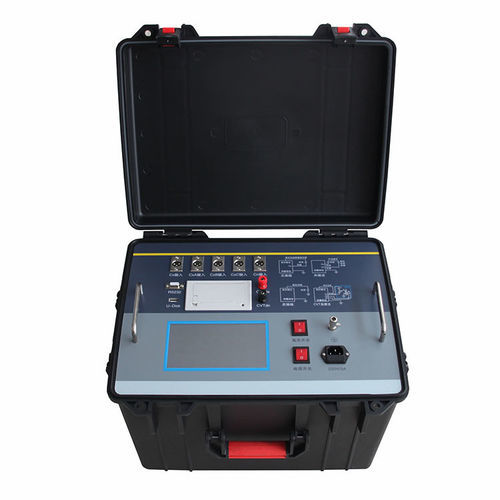

Comprobador de capacidad HZ-2400H

de alta tensióndieléctricode aislamiento eléctrico

Resumen
El HZ-2400H es un probador de pérdidas dieléctricas para la medición de capacitancia y pérdidas dieléctricas (tgδ) en transformadores, reactores, condensadores, bujes y pararrayos. Está diseñado para pruebas de aceptación, mantenimiento y ensayos preventivos en fabricación eléctrica y subestaciones, proporcionando una evaluación fiable del estado de aislamiento y la detección de defectos locales.

Características

• Tecnología de filtrado digital mediante transformada de Fourier para mediciones de alta precisión de capacitancia y tgδ, con procedimientos de medida automáticos.
• Tecnología de conversión de frecuencia anti‑interferencias para eliminar el ruido de la red a 50 Hz; mantiene la exactitud en entornos con fuerte interferencia electromagnética.
• Fuente conmutada de alta potencia y frecuencia variable con salidas en onda senoidal pura (45 Hz / 55 Hz) y capacidad de salida hasta 10 kV; modo Buck‑Boost disponible.
• Pantalla LCD táctil de gran formato con interfaz gráfica para operación intuitiva y formación mínima.
• Chip de calendario interno y memoria de gran capacidad para almacenamiento con sello temporal de resultados; registros históricos visibles e imprimibles.
• Exportación de datos vía unidad USB y gestión en PC mediante software dedicado; interfaz de ordenador (RS232) para control remoto e integración de datos.
• Secuencias de ensayo automatizadas controladas por microprocesador según el método seleccionado.
• Opción de modelo integrado con condensador estándar y fuente HV para simplificar el cableado en campo.
• Medición de pérdidas dieléctricas en aceite compatible con taza de aceite estándar y cables de prueba dedicados.
• Función de apantallamiento de baja tensión para cableado inverso que permite determinadas mediciones sin desconectar el bus CVT puesto a tierra.
• Capacidad de prueba de resistencia dieléctrica en CA para PT/CT y sistemas de baja tensión (p. ej., 400 V).
• Detección de frecuencia de fuente HV externa entre 40–70 Hz y soporte para fuentes industriales o resonantes en serie en pruebas HV de gran capacidad.
• Funciones de prueba CVT: autoexcitación, medición automática de C1/C2 y pérdidas, medición de capacidad/tgδ total del CVT y cuatro límites de protección (HV/LV y corriente).
• Medición de relación CVT, polaridad y error de fase.
• Medición simultánea en cuatro canales para pruebas de bujes trifásicos y punto neutro.
• Impresora térmica integrada para informes in situ; salida USB para exportación de archivos.
• Control centralizado: un PC puede controlar hasta 32 instrumentos para integración en vehículos de prueba de alta tensión.
• Protecciones de seguridad: detección de puesta a tierra (no hay salida HV si la puesta a tierra es incorrecta), protección contra sobrecorriente y corte de HV en caso de descarga eléctrica detectada.
• Módulo GPS opcional para geolocalización de las pruebas.

Características / especificaciones técnicas

• Modelo: HZ-2400H
• Precisión Cx: ±(lectura × 1% + 1 pF)
• Precisión tgδ: ±(lectura × 1% + 0,00040)
• Anti‑interferencias: conversión de frecuencia; la precisión indicada se puede mantener hasta 200% de interferencia
• Resolución: hasta 0,001 pF (4 cifras significativas)
• Rango tgδ: ilimitado, resolución 0,001%
• Identificación automática de tipo de muestra: capacitancia / inductancia / resistencia
• Rango de corriente de prueba: 10 μA ~ 5 A
• Rangos de capacitancia HV interna: 3 pF ~ 60000 pF @ 10 kV; 60 pF ~ 1 μF @ 0,5 kV
• Rangos de capacitancia HV externa: 3 pF ~ 1,5 μF @ 10 kV; 60 pF ~ 30 μF @ 0,5 kV
• Rango de tensión HV interna ajustable: 0,5 ~ 10 kV (12 kV opcional)
• Corriente máxima de salida (interna): 200 mA
• Corriente máxima en cableado invertido: 10 kV / 5 A (frecuencia de red o conversión 40–70 Hz)
• Salida CVT autoexcitada de baja tensión: 3 ~ 50 V, 3 ~ 30 A
• Precisión medición relación de transformación: ±(lectura × 1%); rango 10 ~ 99999
• Precisión medición de fase: ±0,1°; rango 0 ~ 359,9°
• Frecuencia de prueba: 40–70 Hz configurable; conversión automática doble para 50 Hz y 60 Hz configurable
• Precisión de frecuencia: ±0,01 Hz
• Tiempo de medición: aprox. 40 s (según método)
• Alimentación: 180 V ~ 270 VAC, 50 Hz ±1% (red o generador)
• Interfaz PC: RS232 estándar; puerto para unidad USB (almacenamiento automático)
• Impresora: microimpresora térmica integrada
• Temperatura de trabajo: -10 °C ~ 50 °C
• Humedad relativa: <90%
• Dimensiones: 500 mm × 377 mm × 330 mm
• Peso: 28 kg
