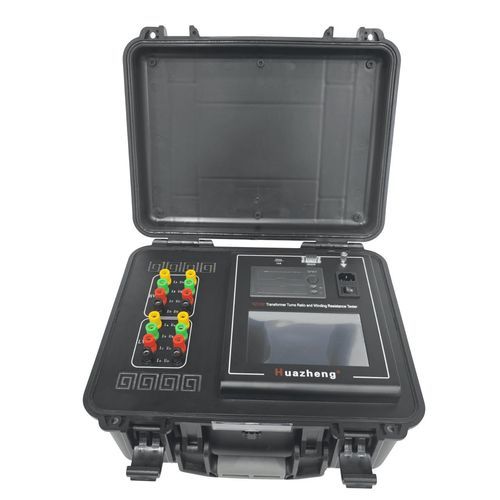

Comprobador de tensión HZ2162

de continuidadde funcionamientode potencia

Descripción general
En el proceso de fabricación de transformadores, que incluye pruebas de productos semiacabados, pruebas de fábrica para productos terminados, instalación, revisiones, ajustes de cambiadores de tomas, pruebas de entrega y pruebas preventivas según lo requiera el departamento de energía, es necesario medir la resistencia de CC y la relación de transformación del transformador. Estas pruebas permiten verificar la calidad de la soldadura de las juntas del devanado, detectar cortocircuitos entre espiras, comprobar la calidad del contacto en cada posición del cambiador de tomas y asegurar que la posición real del cambiador de tomas coincida con la indicada. También ayudan a identificar problemas como roturas de bobinas.
Los métodos de prueba tradicionales requieren múltiples configuraciones de cableado y pruebas a intervalos utilizando dos instrumentos separados, lo cual es lento e ineficiente, retrasando significativamente el progreso de la producción.
Para satisfacer la necesidad de mediciones más rápidas de resistencia CC y relaciones de transformación en transformadores, nuestra empresa ha desarrollado el comprobador integrado de resistencia CC y relación de transformación HZ2162. Este instrumento cuenta con una configuración de cableado única, lo que permite realizar tanto la prueba de relación de transformación como las pruebas de resistencia CC de seis fases (alta/baja) sin desconectar los cables. Todas las funciones son fácilmente accesibles y manejables mediante una pantalla táctil.
Características de resistencia directa

• Adecuado para probar transformadores de distribución de 10 kV y 35 kV, transformadores, motores, generadores y otras cargas inductivas. También se utiliza para medir cables, contactos de relés y más.
• Incluye función de conversión de temperatura, permitiendo ajustar los valores de resistencia para diferentes temperaturas, facilitando la comparación de datos.
• Cuenta con protección: alarmas sonoras de descarga, protección contra sobrecalentamiento de la fuente de alimentación y protección contra conexión de voltaje inverso.
• El interruptor de carga se puede accionar directamente en modo de medición, y el instrumento actualiza automáticamente los datos sin necesidad de reiniciarlo.
• Ofrece 6 configuraciones de corriente y función de rango de corriente automático que selecciona la configuración apropiada según la carga.

Características de la relación de transformación

• Utiliza una fuente de alimentación con inversor trifásico de precisión, eliminando la influencia armónica de la tensión de red y mejorando la precisión. Garantiza funcionamiento estable incluso con generador.
• La tensión de salida trifásica mejora la velocidad de las pruebas. Permite medir el ángulo de fase entre fases e identificar automáticamente el grupo de cableado (0-11). En transformadores rectificadores con múltiples devanados a baja tensión, puede medir la relación de transformación y la desviación angular (hasta 7,5°) sin desconectar el lado de baja tensión.
• Compatible con una amplia gama de transformadores, especialmente adecuado para transformadores tipo Z, rectificadores, de puesta a tierra y de hornos eléctricos.
• Incorpora protecciones contra conexiones inversas de alto y bajo voltaje, cortocircuitos entre espiras, ajustes incorrectos del cambiador de tomas y cortocircuitos en la salida, mejorando la estabilidad del instrumento.
• Tras introducir los parámetros nominales, puede medir automáticamente la relación de transformación, el error y la posición de las tomas del transformador. Eficaz para cambiadores de tomas asimétricos, identificando con precisión su posición incluso en unidades con hasta 99 tomas.
• Pantalla LCD táctil a color de 7 pulgadas de alta luminosidad, con visibilidad clara incluso con luz intensa. Funcionamiento totalmente táctil y cambio fácil entre chino e inglés.

Principales indicadores técnicos
1. Principales indicadores de resistencia directa:
Corriente de prueba de resistencia CC: AUTO
Rango y precisión de la prueba de resistencia CC:
10 A: 0,5 mΩ ~ 800 mΩ ±(0,2 % + 2 dígitos)
3 A: 2 mΩ ~ 2 Ω ±(0,2 % + 2 dígitos)
1 A: 5 mΩ ~ 10 Ω ±(0,2 % + 2 dígitos)
200 mA: 100 mΩ ~ 50 Ω ±(0,2 % + 2 palabras)
40 mA: 500 mΩ ~ 250 Ω ±(0,2 % + 2 dígitos)
Resolución mínima: 0,1 μΩ
Pantalla: LCD resistiva de 4 dígitos efectivos
Almacenamiento de datos: 1000 grupos
Alimentación: CA 220 V ± 10 V, 50 Hz ± 1 Hz. Fusible de 5 A
Consumo máximo de energía: 200 W
2. Principales indicadores del índice de transformación:
Rango de prueba: Relación de transformación: 0,9 ~ 10000; Ángulo: 0-360°
Precisión de la relación: ± 0,1% + 2 palabras (0,9-500); ± 0,2% + 2 palabras (501-2000); ± 0,5 % + 2 palabras (2001-10000)
Precisión angular: ± 0,2°
Tensión de salida: se ajusta automáticamente según la carga
Resolución: relación - mínimo 0,0001, ángulo - 0,01°
Alimentación: CA 220 V ± 10 %, 50 ± 1 Hz
Temperatura ambiente: -10 ℃ ~ 40 ℃
Humedad relativa: ≤ 85%, sin condensación

Lista de embalaje
No.
Artículo
Cantidad
1
Motor principal
1
2
Tes línea
8
3
Línea eléctrica
1
4
Cable de tierra
1
5
Tubo fusible
2
6
Papel de impresora
1
7
Muestra de prueba (resistencia estándar)
1
8
Línea de puerto serie
1

Características / Especificaciones técnicas

• Modelo: HZ2162
• Prueba integrada de resistencia de bobinado y relación de espiras
• Pantalla táctil LCD a color de 7"
• Configuración de cableado única para pruebas de resistencia CC y relación de transformación
• Protección contra sobrecalentamiento, conexión inversa y cortocircuitos
• Almacenamiento de hasta 1000 grupos de datos
• Alimentación: 220V CA ±10%, 50Hz ±1Hz
• Consumo máximo: 200W
• Resolución mínima: 0,1 μΩ
• Rango de relación de transformación: 0,9 ~ 10000
• Precisión de medición: hasta ±0,1% + 2 palabras
• Temperatura de operación: -10 ℃ ~ 40 ℃
• Humedad relativa: ≤ 85%
