Micróhmetro digital HZ-3320E-I

portátilde sobremesade baja resistencia

Descripción general
El HZ-3320E-I es un comprobador portátil de resistencia en CC para transformadores, desarrollado para pruebas in situ en transformadores de distribución. Proporciona hasta 20 A de corriente de salida y permite mediciones trifásicas y cálculo de índices de desequilibrio en un solo paso mediante un algoritmo optimizado para transformadores de distribución. Está pensado para verificaciones rápidas, precisas y registro de datos en campo.

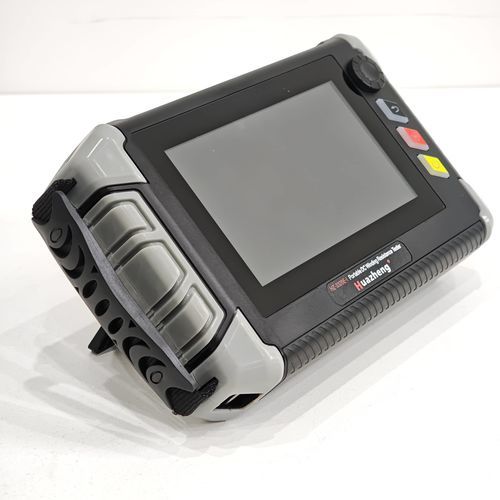

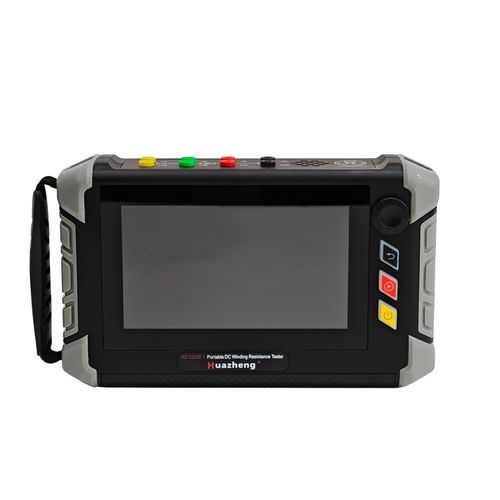

Diseño y características físicas
El equipo admite operación manual o uso en mesa con control táctil completo. La carcasa está fabricada por moldeo por inyección secundaria y cuenta con almohadillas de goma en las cuatro esquinas para protección contra impactos. La zona de agarre presenta textura antideslizante en goma blanda. El frontal integra vidrio templado a prueba de explosión sobre una pantalla táctil capacitiva industrial de 7" a todo color, adecuada para entornos exigentes.

Funciones del producto

• Corriente máxima de prueba: 20 A; posiciones seleccionables: 20 A, 10 A, 5 A, 1 A, 0,1 A y modo de baja corriente (≤10 mA).
• Algoritmos optimizados para transformadores de distribución que permiten pruebas trifásicas y cálculo automático de índices de desequilibrio con un solo clic.
• Velocidad de ensayo rápida y alta precisión de medida.
• Batería de litio integrada reemplazable (16,8 V / 6,4 Ah); opciones de baterías múltiples y cargador de sobremesa para uso continuo en campo.
• Compatibilidad de adaptadores para evitar cargadores incorrectos; funcionamiento posible durante la carga.
• Soporte para devanados Yn, Y y Δ mediante métodos de medición trifásicos.
• Protecciones: protección contra fuerza contraelectromotriz (EMF), protección contra circuito abierto y otras protecciones de seguridad.
• Almacenamiento local de hasta 200 registros; exportación vía USB; impresora térmica externa opcional.
• Interfaz de usuario: pantalla táctil capacitiva de 7", dial giratorio y botones para operación a dos manos y control en mesa.
• Autonomía típica por carga: posibilidad de probar al menos 50 transformadores en condiciones normales de uso.

Ejemplo de prueba / Método
Ejemplo de muestra: transformador seco de 1600 kVA, 10/0,4 kV. Método recomendado: probar el lado de alta tensión varias veces en la gama de 5 A (para simular distintas posiciones de toma) y probar el lado de baja tensión en la gama de 20 A, ajustando las gamas según los devanados y las resistencias previstas.

Especificaciones técnicas

• Modelo: HZ-3320E-I
• Tipo: Tres fases, 20 A
• Corrientes de salida (posiciones): 20 A, 10 A, 5 A, 1 A, 0,1 A, ≤10 mA
• Rangos de medida por posición: 20 A: 0,5 mΩ ~ 100 mΩ; 10 A: 1,0 mΩ ~ 300 mΩ; 5 A: 10 mΩ ~ 1,0 Ω; 1 A: 200 mΩ ~ 6,0 Ω; 0,1 A: 2,0 Ω ~ 60 Ω; ≤10 mA: 30 Ω ~ 25 kΩ
• Precisión: ±(lectura × 0,2% + 2)
• Alimentación interna: batería de litio integrada 16,8 V / 6,4 Ah (reemplazable)
• Adaptador de alimentación (entrada/salida): Entrada AC 100–240 V, 50/60 Hz; Salida DC 24 V / 2 A
• Temperatura de funcionamiento: -10 °C ~ 50 °C
• Humedad relativa: ≤90% (sin condensación)
• Dimensiones: 270 mm × 160 mm × 65 mm
• Peso: 2,0 kg
• Almacenamiento de datos: hasta 200 registros; exportación por USB
• Pantalla: 7" táctil capacitiva industrial a todo color
• Protecciones y opciones: protección EMF y contra circuito abierto; impresora térmica externa opcional, kits de baterías adicionales, cargador de sobremesa
