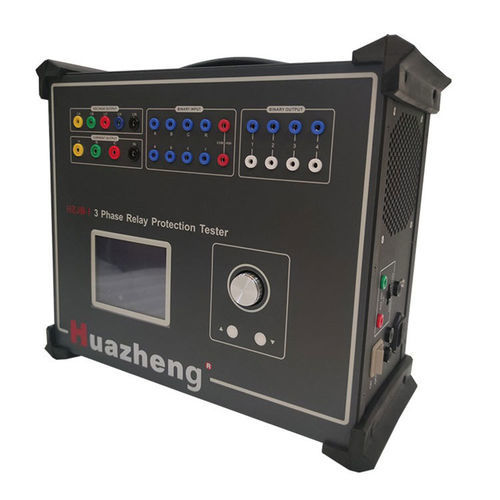

Equipo de prueba de relés de protección HZJB-I

eléctricocontrolado por ordenadorindustrial

El relé trifásico HZJB-I está diseñado para ofrecer un rendimiento y precisión superiores en la supervisión y protección de sistemas eléctricos trifásicos. Con tecnología de vanguardia e ingeniería de precisión, este relé garantiza el funcionamiento ininterrumpido y la protección de equipos y maquinaria eléctrica crítica. Equipado con algoritmos avanzados basados en microprocesadores, el relé trifásico HZJB-I proporciona protección precisa y efectiva contra diversas fallas eléctricas, como sobrecorriente, subcorriente, desequilibrio de fase y pérdida de fase. Este nivel de protección es esencial para prevenir daños en los equipos y garantizar la seguridad y fiabilidad del sistema eléctrico. - Este probador está equipado con un ordenador de control industrial y un sistema operativo Windows. No encienda ni apague el host con demasiada frecuencia. - Las interfaces USB están asignadas en el panel frontal o trasero, permitiendo el intercambio en caliente de dispositivos USB (como unidades flash, etc.), pero la inserción o extracción debe realizarse después de completar la transmisión de datos. - Para garantizar el funcionamiento adecuado del sistema Windows integrado en el ordenador de control industrial, no elimine ni modifique documentos de hardware ni el logotipo del escritorio. No opere, altere, expanda, elimine ni use el sistema operativo Windows integrado para evitar daños en el sistema. Al copiar datos a través de USB, asegúrese de que esté libre de virus y no lo use para instalar otros programas. - Al conectar un teclado o ratón externo, no conecte al terminal incorrecto; de lo contrario, el sistema operativo Windows no se iniciará normalmente. - No apague la alimentación directamente durante la salida para evitar una acción de protección incorrecta debido a una salida incorrecta. - Cuando la cantidad de conmutación es compatible con contacto seco y potencial (0~DC250V) y utiliza contacto cargado, el terminal alto (ánodo) del potencial de contacto debe conectarse con el extremo común +KM. - No inserte objetos (por ejemplo, destornilladores) en las ranuras de ventilación o en los enchufes de entrada/salida. Al operar el probador, asegúrese de que las ranuras de ventilación, el interruptor de alimentación y el enchufe de alimentación permanezcan despejados. El instrumento debe colocarse verticalmente o con el soporte ligeramente inclinado. - No conecte alimentación externa de CA/CC a los enchufes de salida de voltaje y corriente del probador. - Si la interferencia es fuerte o se requiere alta seguridad, antes de probar, conecte a tierra el enchufe de alimentación o la tierra protectora del probador. - Si los datos de la interfaz son incorrectos o no se pueden ingresar correctamente, puede resolverlo eliminando el archivo 'para' en 'E\Relay Protection Calibrator\', luego reinicie el programa en ejecución; todos los datos de la interfaz se restablecerán a los valores predeterminados. Procedimiento de encendido: - Conecte el cable de alimentación del probador a una toma de corriente de 220V CA. Si utiliza un ordenador externo, conecte correctamente el cable de comunicación serie al puerto serie del ordenador y a la interfaz de comunicación del probador. - Después de verificar los cables y asegurar la conexión correcta, encienda el probador (si utiliza un teclado o ratón externo, conéctelos antes de encender; en este caso, el trackball no funcionará) y el ordenador externo. La interfaz del software "Calibrador de Protección de Relé" aparecerá. En la interfaz principal, haga clic en el logotipo del módulo de prueba con el ratón externo conectado o el trackball para realizar todas las pruebas. Procedimiento de apagado: - No apague directamente el interruptor de alimentación del panel frontal. Primero, apague el sistema operativo Windows, luego presione el botón de encendido cuando aparezca el aviso de apagado seguro. - Mueva el cursor en la interfaz principal con el ratón o presione la tecla "SALIR" en la pantalla para salir de todas las unidades de prueba funcionales. Después de regresar a la interfaz principal, presione "SALIR" nuevamente para abrir una ventana de confirmación. Después de la confirmación, puede apagar el interruptor de alimentación del panel frontal cuando aparezca "Ahora puede apagar la alimentación" en la pantalla para un apagado seguro. Especificación Salida de corriente CA - Salida de corriente de fase (valor eficaz): 0~40 A, precisión de salida 0.2 grados - Salida de corriente trifásica paralela (valor eficaz): 0~120 A - Corriente de fase de larga duración: 10A - Potencia máxima de salida de corriente de fase: 450 VA - Potencia máxima de salida de 3 corrientes paralelas: 900 VA - Tiempo máximo permitido de trabajo de 3 corrientes paralelas: 10S - Rango de frecuencia (fundamental): 20~1000 Hz - Tiempo armónico: 2~20 Salida de corriente continua - Salida de corriente: 0~±10A/fase, 0~±30A/3 paralelas - Precisión de salida: 0.5 grados Salida de voltaje CA - Salida de voltaje de fase (valor eficaz): 0~120 V, precisión de salida 0.2 grados - Salida de voltaje de línea (valor eficaz): 0~240 V - Potencia de salida de fase/línea: 80 VA / 100 VA - Rango de frecuencia (fundamental): 20~1000 Hz - Tiempo armónico: 1~20 Salida de voltaje continuo - Rango de salida de voltaje de fase: 0~±160 V, precisión de salida 0.5 grados - Rango de salida de voltaje de línea: 0~±320 V - Potencia de salida de fase/línea: 70 VA / 140 VA 10 entradas digitales y 8 salidas digitales - Rango de medición de tiempo: 0.1 ms ~ 9999 s, precisión de medición <0.1 ms En resumen, el relé trifásico HZJB-I establece un nuevo estándar para la protección y el control en sistemas eléctricos trifásicos, ofreciendo un rendimiento, fiabilidad y flexibilidad incomparables. Ya sea en plantas de fabricación, estaciones de energía o edificios comerciales, este relé avanzado es la opción ideal para garantizar el funcionamiento seguro y eficiente de sistemas eléctricos críticos. - Protección avanzada basada en microprocesador - Protección contra sobrecorriente, subcorriente, desequilibrio de fase y pérdida de fase - Ordenador de control industrial con sistema operativo Windows - Múltiples rangos de salida de corriente y voltaje CA/CC - Alta precisión de salida - 10 entradas digitales, 8 salidas digitales - Amplio rango de frecuencia: 20~1000 Hz - Instrucciones de seguridad y operación completas
