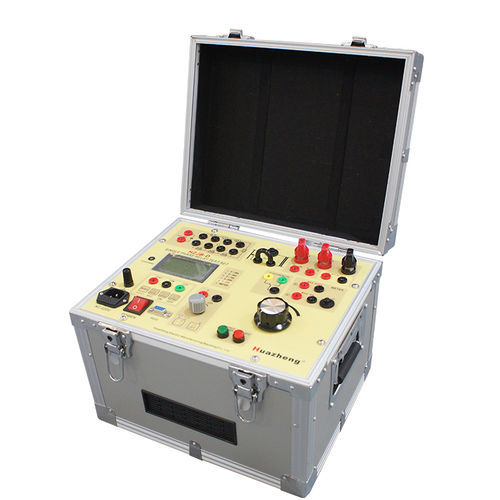

Aparato de pruebas de tensión HZJB-D

de corrienteautomáticode relés de protección

El comprobador de protección de relé monofásico HZJB-D es un equipo de prueba de campo portátil con un rendimiento excelente. Presenta una apariencia elegante y pulida con un chasis de aleación de aluminio y un panel de PC. Controlado por un chip ARM, la pantalla LCD muestra la salida de voltaje y corriente, así como un cronómetro. El dispositivo puede generar voltaje y corriente AC/DC totalmente aislados y ajustables, y un voltaje DC ajustable. El circuito de salida está equipado con protección contra sobrecarga doble, gran capacidad de salida, pequeño volumen, peso ligero y alta fiabilidad. Es adecuado para la calibración y prueba de campo de varios relés. Características principales: - Salida de voltaje DC ajustable totalmente aislada con protección automática contra cortocircuitos, sobrecargas y condiciones fuera de rango. - Corriente de salida máxima: 0~150A. - Equipado con medidor digital de voltios-amperios AC/DC LCD, que muestra valores de voltaje y corriente AC y DC, cronómetro, potencial y estado de contacto. - Cronómetro eléctrico interno; contactos eléctricos disponibles, potencial máximo 250V; medición de doble canal. - Diseño ligero, pequeño volumen y completamente funcional. Parámetros técnicos principales y funciones: - Potencia de entrada nominal: AC 220V ±10%, 1000VA, 50Hz - Salida AC: - Rango (A): 0~10, Voltaje sin carga (Min) V: 90, Voltaje a plena carga (Min) V: 80, Corriente a plena carga (Max) A: 10 - Rango (A): 0~40, Voltaje sin carga (Min) V: 25, Voltaje a plena carga (Min) V: 22, Corriente a plena carga (Max) A: 40 - Rango (A): 0~100, Voltaje sin carga (Min) V: 10, Voltaje a plena carga (Min) V: <8, Corriente a plena carga (Max) A: 150 - Salida de voltaje AC: - Rango (V): 0~250 (AC), Voltaje sin carga (Min) V: 250, Voltaje a plena carga (Min) V: 240, Corriente a plena carga (Max) A: 3 - Rango (V): 0~300 (DC), Voltaje sin carga (Min) V: 320, Voltaje a plena carga (Min) V: 250, Corriente a plena carga (Max) A: 3 - Salida auxiliar DC: - Rango V: 0~110, Voltaje V: 120, Corriente máxima A: 0.5 - Rango V: 110~220, Voltaje V: 220, Corriente máxima A: 0.5 - Cronómetro: Rango: 0.0000~999999S, Resolución: 0.1mS, Precisión: ±5, Voltaje de entrada máximo: DC 250V - Amperímetro: Interno: 0.000~150.0A; Externo: 0.000~6.000A (AC o DC); Precisión: 0.5%; Métodos de medición: AC: RMS verdadero, DC: Promedio - Voltímetro: Rango: 0.0~600.0V (AC o DC); Precisión: 0.5%; Métodos de medición: AC: RMS verdadero, DC: Promedio - Resistencias y condensadores: Resistencia: 0.5 ohm a 2.5k ohm; Condensador: 10uF, voltaje máximo AC 450V - División/combination de contactos auxiliares: Corriente máxima: 1A, Voltaje máximo: AC250V o DC120V - Entorno de operación: Temperatura: -10 ~ 40°C, Humedad relativa: <80% - Volumen: 320mm × 260mm × 230mm - Peso: 16kg Método de uso: - Voltaje y corriente: Encienda, seleccione el terminal de corriente o voltaje de salida, presione el terminal de "Selección de salida", presione el botón "ON/OFF". El dispositivo simula el estado de falla; ajuste la perilla para controlar la salida de voltaje y corriente AC/DC. - Salida auxiliar de voltaje y corriente DC: Ajuste el potenciómetro a cero, conecte la línea de salida, seleccione el voltaje requerido (0V o 110~220V), presione el botón de salida, ajuste el potenciómetro para la salida de voltaje/corriente. Para entrada externa, conecte la salida al terminal de entrada de voltaje/corriente externo o al voltímetro/amperímetro externo. - Uso de resistencia/condensador: Desconecte la lengüeta corta en forma de U en Rx, seleccione la resistencia/capacitancia apropiada en serie, conecte como se muestra en las figuras. - Cronómetro: Señal de entrada (el contacto convierte de Encendido a Apagado o de Apagado a Encendido, con contacto DC positivo de 5V-250V). Para entrada simple/doble, conecte a los contactos del interruptor como se muestra en las figuras. Ejemplos de aplicación: Medir el tiempo de acción y el tiempo de retroalimentación de la bobina del relé. Precaución: - El dispositivo debe estar conectado a tierra de manera confiable durante la operación para garantizar la seguridad. - Ajuste el "ajuste de contraste" si la pantalla está oscura o negra. - El botón de selección de medición no es válido después de la salida de corriente. Lista de empaque: 1. Unidad principal 2. Línea de alimentación 3. Paquete de cables de prueba 4. Cable de prueba (2.5mm²-2.5m) 5. Cable de prueba (2.5mm²-0.5m) 6. Cable de prueba (8mm²-2m) 7. Cable de prueba (1.2mm²-2.5m) 8. Cable de doble núcleo revestido (2×1.2mm²-2.5m) 9. Cable de tierra transparente (2.5mm²-2m) 10. Inserto (6mm) 11. Clip dedicado 12. Poste de transición 13. Enchufe de clavija 14. Tubo fusible Especificaciones técnicas: - Modelo: HZJB-D - Marca: Huazheng - Comprobador de protección de relé monofásico - Portátil, calibración y prueba de campo - Chasis de aleación de aluminio, panel de PC - Control de chip ARM, pantalla LCD - Salida de voltaje y corriente AC/DC ajustable - Protección contra sobrecarga doble - Gran capacidad de salida, pequeño volumen, peso ligero - Alta fiabilidad
