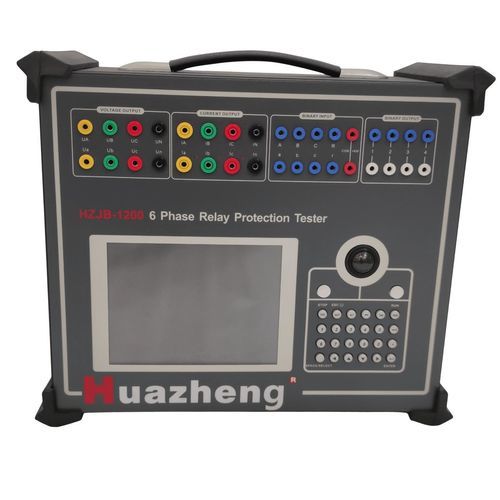

Aparato de pruebas eléctrico HZJB-1200

automatizadode red eléctricade relés de protección

Los voltajes y corrientes hexafásicos pueden generarse, permitiendo cualquier combinación, como combinaciones de corriente trifásica y tetrafásica convencionales, voltaje hexafásico, corriente hexafásica y dodecafásica. Es compatible con varios métodos de prueba tradicionales y permite fácilmente pruebas diferenciales de transformadores trifásicos. Características del dispositivo y parámetros técnicos - Modo de operación: El dispositivo se conecta directamente a una computadora o escritorio, ofreciendo conveniencia, eficiencia y rendimiento estable. - Nuevo amplificador de potencia lineal de alta fidelidad: El puerto de salida utiliza un amplificador de potencia lineal modular en lugar de un amplificador de potencia conmutado, proporcionando alta fidelidad y confiabilidad, así como un excelente rendimiento. No se generan frecuencias medias-altas que interfieran con la prueba, asegurando una excelente precisión de suavizado de la forma de onda generada desde la corriente alta hasta la mínima corriente. - Mainframe de alto rendimiento: La salida utiliza control DSP, ofreciendo operación rápida, procesamiento de señal digital en tiempo real, ancho de banda amplio y control de conversión D/A de alta resolución. La forma de onda de salida se caracteriza por alta precisión, baja distorsión y buena linealidad. Gracias a la tecnología avanzada, componentes y materiales de precisión, y diseño profesional, el dispositivo es compacto, ligero, completamente funcional, fácil de transportar, rápido de iniciar y muy práctico para pruebas de flujo. - Función de software potente: Puede realizar todo tipo de tareas de validación automática altamente complejas. También puede probar y escanear fácilmente configuraciones de protección, reproducir fallas, almacenar datos de prueba en tiempo real, mostrar vectores e imprimir informes en línea, entre otras funciones. Además, la corriente hexafásica facilita la prueba de protección diferencial trifásica. - Salida de potencia DC independiente: Se ha diseñado una fuente de alimentación DC ajustable de 110 V y 220 V para la salida. - Interfaz completa: El dispositivo con un puerto de comunicación USB puede comunicarse con la computadora y otros dispositivos externos. - Función de autoprotección perfecta: Con un diseño razonable de estructura de disipación de calor y medidas de protección de hardware confiables y perfectas, tiene una función de inicio suave de energía, software de autodiagnóstico de fallas y función de bloqueo de salida. Sección de Parámetro Nominal - Número de canales de corriente: Seis fases estándar - Número de canales de voltaje: Seis fases estándar - Rango de salida de corriente AC: 30 A/fase o 180 A (seis fases en paralelo) - Rango de salida de corriente DC: 10 A DC/fase - Rango de salida de voltaje AC: 120 V AC/fase - Rango de salida de voltaje DC: 160 V DC/fase Detalles del parámetro nominal - Salida de corriente AC: El valor real de cada salida de fase cuando la salida de corriente de seis fases es 0~30A, clase de precisión de salida 0.2. El valor real de cada salida de fase cuando la salida de corriente de tres fases es 0~60A. El valor real de la salida de corriente de seis fases en paralelo es 0~180A. El valor real permitido cuando la corriente de fase opera durante mucho tiempo es 10A. La potencia de salida máxima de la corriente de fase es 450 VA. La potencia de salida máxima cuando la salida de corriente de seis fases en paralelo es 1000 VA. El tiempo de trabajo permitido cuando la corriente de salida máxima es seis fases en paralelo es 10 s. Rango de frecuencia (onda fundamental): 0~1000 Hz. Orden armónico: 0~20. - Salida de corriente DC: Corriente de salida 0~±10 A / fase, clase de precisión de salida 0.2. La tensión de carga máxima de salida es 20 V. - Salida de voltaje AC: El valor real de la salida de voltaje de fase 0~120 V, clase de precisión de salida 0.2. El valor real de la salida de voltaje de línea 0~240 V. Potencia de salida de voltaje de fase/línea 80VA/100VA. Rango de frecuencia (onda fundamental): 0~1000 Hz. Orden armónico: 0~20. - Salida de voltaje DC: Amplitud de salida de voltaje de fase 0~±160 V, clase de precisión de salida 0.2. Amplitud de salida de voltaje de línea 0~±320 V. Potencia de salida de voltaje de fase/línea 70VA/140VA. - Entrada y salida: Entrada de 8 canales. Contacto libre 1~20 mA, 24 V. Contactos de potencial eléctrico “0”: 0~+6 V; “1”: +11 V~+250 V. Salida de 4 canales DC: 220 V/0.2 A; AC: 220 V/0.5 A. - Rango de medición de tiempo: 0.1 ms ~ 9999s, precisión de medición <0.1 ms. Índice de Elementos de Prueba de Protección de Relés - Tipo de protección de relé: Elemento de prueba, Módulo de prueba propuesto, Observaciones - Relé de señal: Elementos de prueba correspondientes, Prueba DC, Prueba AC y DC, Si se requiere una entrada híbrida AC/DC para el relé intermedio, pruébelo en el módulo 'Prueba AC y DC'. Si la corriente nominal del relé de señal es demasiado pequeña, use la salida de bucle de voltaje del probador para experimentos. - Relé de corriente: Elementos de prueba correspondientes, Prueba AC, El relé de componente de secuencia puede probarse en el módulo de secuencia especial de 'Prueba AC'. El relé de tiempo inverso puede probarse en el módulo 'Características It'. - Relé diferencial: Característica magnética DC, Relé diferencial, Armónico diferencial, Prueba AC/DC, Prueba armónica, Consulte 'Apéndice 5' para el cableado correcto en la prueba. - Relé de potencia (direccional): Elementos de prueba correspondientes, Dirección de potencia e impedancia, Prueba AC, Antes de probar, determine el tipo de conexión y el límite de acción de la protección. - Relé sincrónico: Elementos de prueba correspondientes, Prueba de sincronización, Prueba AC, UA, UC del probador se fija como el lado del sistema y la salida de voltaje de lado a lado para el módulo 'Prueba de sincronización'. Características / Especificaciones Técnicas - Salida de voltaje y corriente de seis fases - Compatible con pruebas de protección de relés tradicionales y avanzadas - Control DSP, alta precisión, baja distorsión - Puerto de comunicación USB - Salida de potencia DC ajustable (110V/220V) - Autoprotección: disipación de calor, arranque suave, diagnóstico de fallos - Portátil, ligero, fácil de usar - Salida de corriente AC: hasta 30A/fase, 180A (paralelo) - Salida de corriente DC: hasta 10A/fase - Salida de voltaje AC: hasta 120V/fase - Salida de voltaje DC: hasta 160V/fase - Rango de frecuencia: 0~1000Hz - Entrada: 8 canales; Salida: 4 canales - Medición de tiempo: 0.1ms~9999s, precisión <0.1ms
