Comprobador de fases

de tensiónde fasede potencia

Descripción
Un comprobador de protección por inyección secundaria de 6 fases proporciona seis canales de corriente totalmente independientes y hasta seis salidas de tensión simultáneas. Esta independencia es clave para ensayar la protección diferencial de barras colectoras, la protección de transformadores de tres devanados y la verificación end-to-end entre bornes remotas, evitando pruebas por etapas o reconfiguraciones que introducen errores y alargan el tiempo de puesta en servicio.

Módulos de prueba / Tipos de relés (tabla)
Tipo de protección | Elemento de prueba | Módulo de prueba propuesto | Observaciones
Relé de señal | Elementos de prueba correspondientes | Prueba CC | Prueba AC y CC. Si el relé intermedio requiere entrada híbrida AC/DC, utilizar el módulo 'Prueba AC y CC'. Para corrientes de señal muy bajas, emplear la salida de bucle de tensión del comprobador.
Relé horario | Pruebas temporales varias | Ver módulos de tiempo | Ver módulos
Relé intermedio | Pruebas funcionales | Ver módulos | Ver módulos
Relé de coincidencia | Pruebas funcionales | Ver módulos | Ver módulos
Otros relés CC tensión/corriente | Pruebas correspondientes | Ver módulos | Ver módulos
Relé de corriente | Elementos de prueba correspondientes | Prueba AC | Relés de componente de secuencia: usar módulo de secuencia especial en 'Prueba AC'. Relés de tiempo inverso: usar módulo 'Características It'.
Relé sobretensión/subtensión | Pruebas varias | Ver módulos | Ver módulos
Relé componente de secuencia | Pruebas varias | Ver módulos | Ver módulos
Relé diferencial | Característica magnética CC | Relé diferencial, armónico diferencial | Prueba AC/CC, prueba de armónicos. Consultar Apéndice 5 para el cableado correcto en la prueba.

Notas adicionales

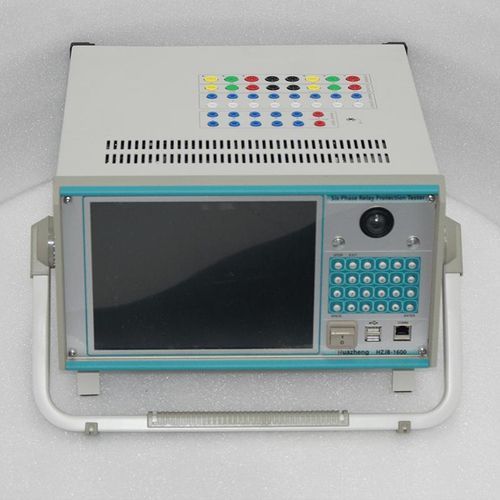

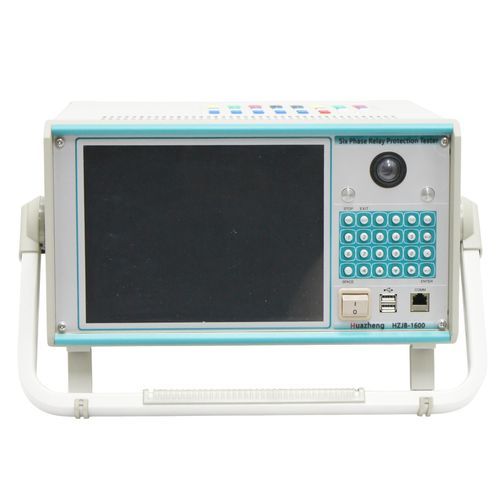

La página del producto incluye un vídeo demostrativo y varias imágenes que muestran el equipo de prueba de 6 fases, la disposición de canales y las conexiones típicas empleadas en la puesta en servicio de subestaciones.

Características / especificaciones técnicas

• Salida de corriente AC (por fase, modo seis fases): 0–30 A; precisión de salida: ≈0,1 (grado indicado).
• Salida de corriente paralela seis fases: 0–180 A (valor combinado).
• Corriente de fase permitida en funcionamiento continuo: 10 A (valor de referencia).
• Potencia máxima de salida (corriente por fase): 450 VA.
• Potencia máxima en paralelo seis fases: 1000 VA; duración permitida a máxima salida paralela: 10 s.
• Rango de frecuencia (fundamental) corriente AC: 0–1200 Hz.
• Generación de armónicos: hasta la 24.ª orden.
• Salida de tensión AC: fase 0–120 V (precisión ≈0,1); línea 0–240 V. Ejemplos de tensión bajo carga indicados: 20 V según condiciones especificadas.
• Salida de tensión DC (amplitud por fase): ±160 V (precisión ≈0,2); amplitud línea ±320 V.
• Salida de corriente DC: ±10 A por fase (valores en paralelo indicados en la ficha).
• Potencia de salida tensión fase/línea: p. ej. 80 VA / 100 VA (AC) y 70 VA / 140 VA (DC) en modos respectivos.
• Entradas/salidas: 10 canales de entrada; 8 canales de salida DC (ejemplos en ficha: DC 220 V / 0,2 A; AC 220 V / 0,5 A para salidas auxiliares).
• Contacto libre: 1–20 mA, 24 V (ejemplo de especificación de contacto).
• Niveles de contactos de potencial: lógica '0' ≈ 0–+6 V; lógica '1' ≈ +11 V–+250 V.
• Rango de medición de tiempo: 0,1 ms–9999 s; precisión de medición: 0,1 ms.
• Dimensiones y peso: 420 × 360 × 210 mm; peso ≈ 19 kg.
