Conjunto para acoplamientos MPP®

Descripción

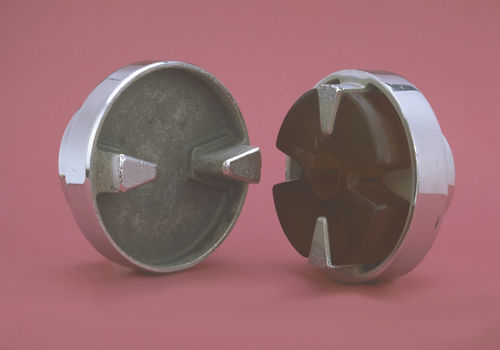

Acoplamiento flexible compacto con montaje por brida, diseñado para la transmisión de pares reducidos. Incorpora un elemento flexible de poliuretano en forma de cruz maltés y bridas de hierro fundido con segmentos de transmisión suministrados sin taladrar (excepto 633054 y 633055). El diseño MPP® permite montaje por encaje y un perfil exterior cilíndrico sin salientes.

Ventajas

• Tamaño reducido para instalaciones con espacio limitado
• Ensamblaje sencillo mediante encaje y montaje con brida
• Elemento elástico en trabajo de compresión para una transmisión de par predecible
• Bloqueo positivo para un traslado de par seguro
• Amplio rango de temperatura de servicio: -30°C a +70°C (continuo)

Características / especificaciones técnicas

• Tipo: flexible
• Construcción: compacta
• Función principal: transmisión de par
• Sistema de instalación: brida
• Par: Máx.: 2.000 Nm (1.475,12 ft·lb)
  Mín.: 30 Nm (22,13 ft·lb)
• Velocidad de giro: Máx.: 9.000 rpm (56.548,67 rad·min⁻¹)
  Mín.: 0 rpm (0 rad·min⁻¹)
• Rango de funcionamiento (continuo): -30°C a +70°C

Materiales y construcción

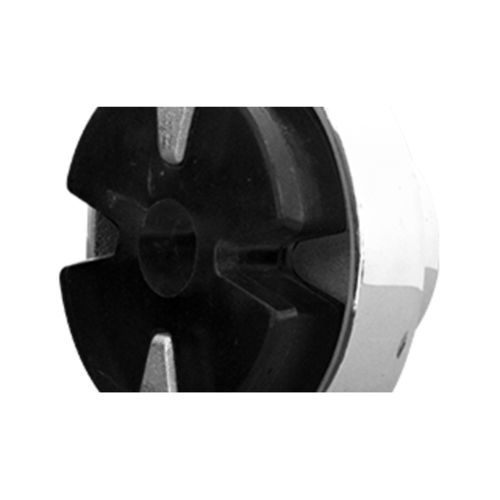

• Elemento flexible: poliuretano con forma de cruz maltés
• Bridas: hierro fundido con segmentos de transmisión suministrados sin taladrar (excepto 633054 y 633055)
• Perfil cilíndrico compacto sin protuberancias externas
• Elemento elástico diseñado para trabajar en compresión, mejorando la durabilidad

Instalación y mantenimiento

• Montaje por encaje; se recomienda montaje con brida para el alineamiento axial
• Los segmentos de transmisión se suministran sin taladrar — el taladrado final y el equilibrado deben realizarse in situ
• Se recomienda inspección periódica del elemento flexible; repuestos disponibles
