Pasarela de comunicación INGESAS IC3

de seguridadindustrialde telemetría

Descripción
INGESAS IC3 es un gateway de comunicaciones y RTU diseñado para recoger toda la información de la subestación (alarmas, estados, medidas, contadores, etc.) y enviarla a los puestos centrales de telecontrol. Actúa también recibiendo mandos y consignas desde los puestos centrales y transmitiéndolos a los IED correspondientes, además de ejecutar lógicas generales a nivel de subestación.

Funciones

• Recoger toda la información de la subestación (alarmas, estados, medidas, contadores, etc.) y enviarla a los distintos puestos centrales siguiendo los estándares de telecontrol.
• Recibir los mandos y las consignas desde los distintos puestos centrales de telecontrol y enviarlos a los IED correspondientes.
• Llevar a cabo las lógicas generales a nivel de subestación, recibiendo la información necesaria de los IED ubicados a nivel de posición.
• Desarrollar las lógicas por medio de herramientas que cumplen con el estándar IEC 61131-3.
• Incorporar medidas de ciberseguridad: firewall, encriptación, gestión de usuarios y políticas de acceso.
• Actuar como patrón de sincronización de todos los dispositivos conectados mediante IEEE 1588, IRIG-B, SNTP o protocolos de telecontrol.

Modelos

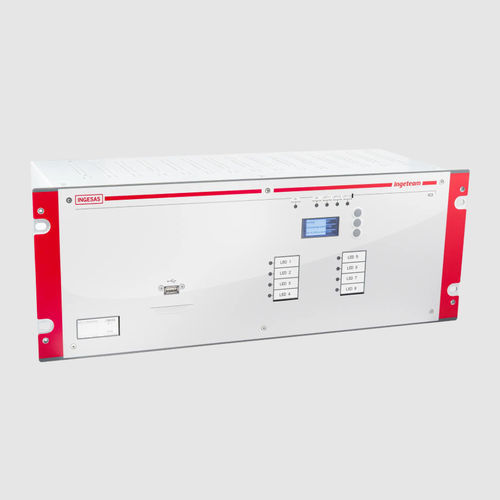

• INGESAS IC3 form factor 0: Unidad de control de subestación en chasis modular con entradas y salidas físicas y señalización LED.
• INGESAS IC3 form factor 4: Unidad de control de subestación en chasis de comunicaciones de alta densidad.

Protocolos

• IEC 61850: cliente / servidor
• IEC 60870-5-101: maestro / esclavo
• IEC 60870-5-104: cliente / servidor
• IEC 60870-5-103: maestro
• DNP 3.0: maestro / esclavo
• MODBUS RTU y TCP: maestro / esclavo
• PROCOME Serie y TCP: maestro
• OPC-UA: cliente / servidor

Ciberseguridad

• Acorde con IEC 62351, IEC 62443 y IEEE 1686-2013.
• Protocolos con comunicaciones seguras: HTTPS, SSH / SFTP, Syslog, LDAP, DNP, OPC UA.
• Uso de certificados digitales: HTTPS, SSH, VPN.
• Cifrado TLS 1.2.
• Gestión de cuentas de usuario y acceso basado en roles (RBAC).
• Control de número de intentos de acceso, gestión de sesiones y auditoría/logs de seguridad (syslog).
• Habilitación/deshabilitación de puertos de comunicación, gestión de actualizaciones de software/firmware, protección contra malware y firewall.

Datos clave

• Redundancia: hot-hot, hot-standby y hot-warm.
• Servidor web integrado basado en el estándar HTML5.
• Lógica programable según IEC 61131-3.

Aplicaciones

• Smart Grids
• Transmisión
• Distribución

Características / especificaciones técnicas

• Tipo de producto: Gateway y RTU para automatización y telecontrol de subestaciones.
• Modelos: Form factor 0 (chasis modular con E/S físicas y LED) y Form factor 4 (chasis de comunicaciones de alta densidad).
• Protocolos soportados: IEC 61850, IEC 60870-5-101/104/103, DNP3.0, MODBUS RTU/TCP, PROCOME Serie/TCP, OPC-UA.
• Ciberseguridad: IEC 62351, IEC 62443, IEEE 1686-2013; HTTPS/SSH/SFTP; certificados digitales; TLS 1.2; RBAC; syslog; firewall; gestión de parches.
• Funciones de sincronización: IEEE 1588, IRIG-B, SNTP.
• Servidor web integrado (HTML5) para visualización y operación.
• Capacidades de redundancia: hot-hot, hot-standby, hot-warm.
• Etiqueta de producto: SAS (Sistemas de Automatización de Subestaciones).
