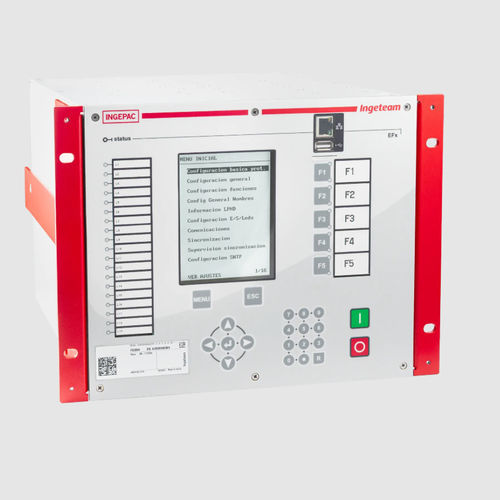

Relé de protección de fase INGEPAC EF BD eXtended

de corrientede tensiónde sobreintensidad

Resumen
Unidad central de protección diferencial de barras para esquemas con comunicaciones process-bus IEC 61850.

Descripción del producto

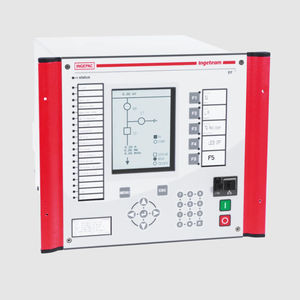

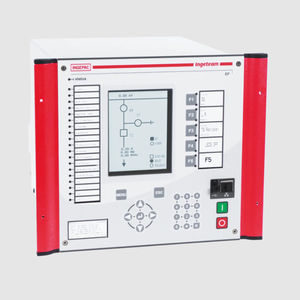

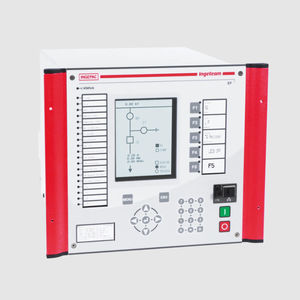

INGEPAC EF BD eXtended de Ingeteam actúa como la unidad central de protección diferencial de barras para configuraciones de hasta 24 posiciones y varias zonas de protección. Recopila señales analógicas y digitales de las bahías mediante IEC 61850 GOOSE y Sampled Values (MSV), ejecuta algoritmos diferenciales y emite señales de disparo/controle.

Datos clave

• Admite hasta 24 posiciones y hasta 5 zonas de protección
• Entrada process-bus: MSV (IEC 61850-9-2LE / IEC 61869-9)
• Señalización de disparo/controle mediante GOOSE (IEC 61850-8-1)
• Protocolos soportados: IEC 61850, DNP3.0, IEC 870-5-103/104, Modbus, PROCOME

Funciones de protección

• Unidad diferencial 87B
• Supervisión / zona de verificación
• Alarma diferencial
• Inrush restraint y estabilidad en inrush
• 50BF fallo de interruptor (fase y neutro)
• Sobrecorriente 87B fase y neutro
• Zona muerta, discrepancia de aislador, zona dinámica
• 86 bloqueo de cierre, supervisión de CT y VT

Características

• Plataforma nativa IEC 61850 con medidas de alta precisión y registro oscilográfico
• Adquisición de datos desde MSV y E/S digitales
• Redundancia: PRP, HSR o link-failure
• Automatización y programación lógica según IEC 61131-3

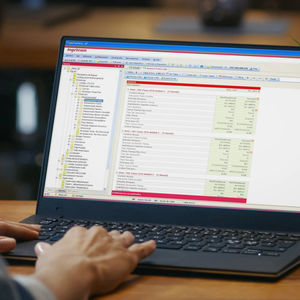

• Herramienta de configuración: pacFactory
• Pantalla frontal para monitorización local
• Sincronización horaria:
  • SNTP
  • IEEE 1588 v2 (PTP)
  • IRIG-B
  • PPS

Ciberseguridad

• Características alineadas con IEC 62351, IEC 62443 y IEEE 1686
• Gestión de cuentas de usuario y control de acceso por roles (RBAC)
• Gestión de sesiones, auditoría y syslog
• Control de puertos de comunicación, gestión de actualizaciones de software/firmware
• Protocolos cifrados: HTTPS, SFTP, SSH, CMS/PKCS#7
• Firewall, protección contra malware y gestión de certificados (LDAP)

Aplicaciones

• Protección, automatización y control en subestaciones de transmisión y distribución
• Redes inteligentes y esquemas de protección de la red eléctrica

Medios y descargas
La página de producto incluye imágenes, un vídeo interno y un folleto descargable (PDF).

Especificaciones técnicas

• Hasta 24 posiciones y 5 zonas
• Entrada MSV: IEC 61850-9-2LE (process bus)
• GOOSE disparo/controle: IEC 61850-8-1
• Protocolos: IEC 61850, DNP3.0, IEC 870-5-103/104, Modbus, PROCOME
• Redundancia: PRP, HSR, link-failure
• Automatización: IEC 61131-3
• Captura de Sampled Values: IEC 61850-9-2 / IEC 61869-9
• Sincronización: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
• Configuración: pacFactory
• Características de ciberseguridad completas según IEC 62351 / IEC 62443 / IEEE 1686
