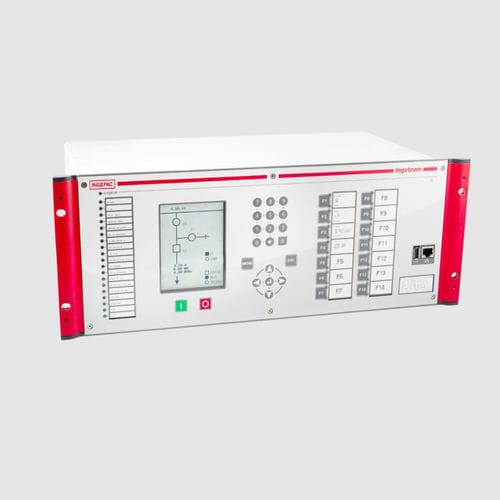

Relé de protección de ausencia de fases INGEPAC EF ZT
de subintensidadde fuga a tierrade distancia

Relé de protección de ausencia de fases - INGEPAC EF ZT - Ingeteam GmbH - de subintensidad / de fuga a tierra / de distancia
Relé de protección de ausencia de fases - INGEPAC EF ZT - Ingeteam GmbH - de subintensidad / de fuga a tierra / de distancia
Añadir a mis favoritos
Añadir al comparador

Características

Valor controlado/medido
de fuga a tierra, de subintensidad, térmico, de potencia, de ausencia de fases, de distancia
Redes
trifásico
Aplicaciones
para transformador, para línea eléctrica aérea
Comunicación
RS485, Ethernet, USB, Modbus
Normas
IEC
Otras características
digital, programable, configurable, multifunción

Descripción

Protección de distancia
  • Relé de protección de distancia Ingeteam INGEPAC EF ZT
  • Categoría: Protección de distancia para líneas de transmisión
  • Marca: Ingeteam


Funciones de protección
  • 21 Cuadrangular y MHO
  • 21 Alta velocidad
  • Extensión zona 1
  • Adaptación líneas dobles, compensación serie y líneas con transformadores capacitivos
  • Respaldo para transformador


Otras funciones
  • 3x50/51 (67), 50N/51N (67N)
  • 50G/51G
  • 46TOC (67Q), 46IOC (67Q)
  • 46FA Fase abierta
  • 50CSC Frenado 2º armónico
  • SOTF Cierre sobre falta
  • 27, 59, 59N, 47, Mínima tensión
  • 81M/m, 81 ROCOF
  • 37 Subintensidad
  • 49 Imagen térmica
  • 32 Potencia
  • Tacón
  • 85 Teleprotección (21, 67/67Q)
  • 68ZC, 68FF
  • 78 Oscilación de potencia
  • 25 Sincronismo
  • 79 Mono/tripolar
  • 50 BF Fallo de interruptor (mono/tripolar)
  • Localizador de faltas
  • Supervisión de interruptor


Características
  • Plataforma nativa IEC 61850
  • Adquisición de datos, registro oscilográfico y medida de alta precisión
  • Protocolos: IEC 61850, DNP 3.0, IEC 870-5-103/104, Modbus, PROCOME
  • Redundancia PRP, HSR o detección de fallo de enlace
  • Automatismos y lógicas bajo el estándar IEC 61131-3
  • Captura de Multicast Sampled Values (MSV) según IEC 61850-9-2 o IEC 61869-9
  • Sincronización desde referencia global mediante SNTP, IEEE 1588 v2 (PTP), IRIG-B o PPS
  • Herramienta de configuración: pacFactory
  • Display integrado


Ciberseguridad
  • Acorde con IEC 62351, IEC 62443 e IEEE 1686-2013
  • Gestión de cuentas de usuario
  • Acceso basado en roles (RBAC)
  • Control de número de intentos de acceso
  • Gestión de sesiones
  • Auditoría y logs de seguridad (syslog)
  • Habilitación/deshabilitación de puertos de comunicación
  • Gestión de actualizaciones de software y firmware
  • Criptografía: HTTPS, SFTP, SSH, CMS/PKCS#7
  • Acceso seguro a página web (HTTPS) y SFTP
  • Protección contra malware
  • Firewall
  • Certificados de seguridad (LDAP)


Datos clave y aplicaciones
  • Protección de distancia de fase segregada: diferencia entre faltas trifásicas, faltas bifásicas o faltas a tierra
  • Aplicaciones múltiple interruptor: interruptor y medio, anillo o doble interruptor
  • Esquemas de teleprotección: disparo escalonado, PUTT, POTT, DCB, DCUB
  • Diseñado para la protección de líneas de transmisión simples, en anillo o interruptor y medio


Características / Especificaciones técnicas
  • 5 zonas de actuación configurables (MHO y/o cuadrangular)
  • Funciones de distancia: 21 MHO/cuadrangular, extensión zona 1 y alta velocidad
  • Múltiples funciones de protección complementarias (ver listado de "Otras funciones")
  • Protocolos de comunicaciones: IEC 61850, DNP 3.0, IEC 870-5-103/104, Modbus, PROCOME
  • Redundancia de red: PRP, HSR o detección de fallo de enlace
  • Captura MSV conforme IEC 61850-9-2 / IEC 61869-9
  • Sincronización: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
  • Automatismos y lógicas programables IEC 61131-3
  • Registro oscilográfico y adquisición de datos de alta precisión
  • Herramienta de configuración: pacFactory
  • Seguridad: cumplimiento IEC 62351, IEC 62443, IEEE 1686-2013; RBAC; syslog; cifrado y protocolos seguros (HTTPS, SFTP, SSH)
  • Opciones de teleprotección y respaldo para transformador
