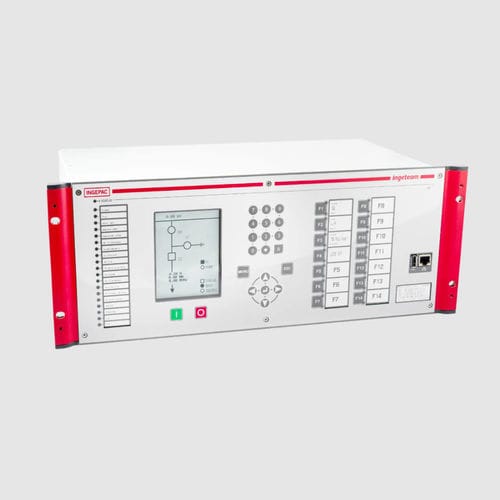

Relé de protección de ausencia de fases INGEPAC EF LD

de sobreintensidadde sobretensiónde subtensión

Resumen
INGEPAC EF LD es una completa protección diferencial de línea de fases segregadas, diseñada para líneas de transmisión aéreas y cables subterráneos de todos los niveles de tensión. Incorpora opciones de protección de distancia y funciones avanzadas de medida, registro y comunicaciones para subestaciones y aplicaciones industriales.

Protección diferencial

• 87, 87LG, 87N
• Frenado y bloqueo 2º armónico
• Sobreexcitación V/f y bloqueo 5º armónico
• Supervisión direccional
• Detector de saturación
• Compensación de carga
• Función 86 (fallo de interruptor)
• Supervisión de disparo

Distancia

• 21 Cuadrangular y MHO
• 21 Alta velocidad
• Extensión zona 1
• Líneas dobles, compensación serie y transformadores capacitivos compatibles
• Respaldo para transformador

Otras funciones

• SOTF (switch-on-to-fault)
• 27, 59, 59N, 47 (V2) — funciones de tensión mínima/máxima
• 81M / 81 ROCOF
• 3x50/51 (67), 50N/51N (67N), 50G/51G
• 46TOC (67Q), 46IOC (67Q)
• 46FA fase abierta
• 50 CSC frenado 2º armónico
• Bloqueo 2º y 5º armónico
• 37 Subintensidad (pérdida de excitación)
• 49 Imagen térmica, 49T (solo con RTD)
• 32 Potencia

Características principales

• Plataforma nativa IEC 61850
• Adquisición de medida de alta precisión y registro oscilográfico
• Protocolos soportados: IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• Redundancia de red: PRP, HSR o tolerancia a fallo de enlace
• Automatismos y lógica según IEC 61131-3
• Captura de Multicast Sampled Values (MSV) según IEC 61850-9-2 / IEC 61869-9
• Sincronización: SNTP, IEEE 1588 v2 (PTP), IRIG-B o PPS
• Herramienta de configuración: pacFactory
• Display para visualización local

Ciberseguridad

• Conforme a IEC 62351, IEC 62443 e IEEE 1686-2013
• Gestión de cuentas y control de acceso basado en roles (RBAC)
• Control de intentos de acceso y gestión de sesiones
• Auditoría y logs de seguridad (syslog)
• Habilitación/deshabilitación de puertos de comunicación
• Gestión de actualizaciones software/firmware
• Criptografía: HTTPS, SFTP, SSH, CMS/PKCS#7
• Acceso seguro web y SFTP
• Protección contra malware y firewall
• Gestión de certificados (LDAP)

Datos clave

• Aplicaciones multiterminal: apto para topologías de 2 y 3 terminales
• Función completa de distancia: protección de distancia de hasta 5 zonas Quad/MHO (opcional)
• Aplicaciones multiinterruptor: entradas de TI independientes

Aplicaciones y familia

• Ámbitos: Smart Grids, Transmisión, Distribución
• Familia de producto: Protección y control

Medios y documentación

• Vídeo demostración y archivo MP4 disponibles
• Ficha de producto / catálogo disponible en PDF

Características / Especificaciones técnicas

• Tipo: Protección diferencial de línea de fases segregadas
• Funciones de protección: 87, 87LG, 87N, frenado/bloqueo 2º armónico, bloqueo 5º armónico, 86, 50/51 y variantes neutro/tierra
• Protección de distancia: 21 Cuadrangular/MHO, 21 alta velocidad, extensión zona 1, hasta 5 zonas (opcional)
• Compatibilidad con líneas dobles, compensación serie y transformadores capacitivos
• Registro oscilográfico y adquisición de medida de alta precisión
• Soporte de protocolos industriales: IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• Redundancia de red: PRP, HSR o tolerancia a fallo de enlace
• Captura MSV según IEC 61850-9-2 / IEC 61869-9
• Sincronización: SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
• Automatismos y lógica: IEC 61131-3
• Ciberseguridad: IEC 62351, IEC 62443, IEEE 1686; RBAC; syslog; HTTPS/SFTP/SSH; firewall; gestión de certificados
• Herramienta de configuración: pacFactory
• Medios disponibles: imágenes, vídeo MP4 y ficha técnica (PDF)
• Marca: Ingeteam
