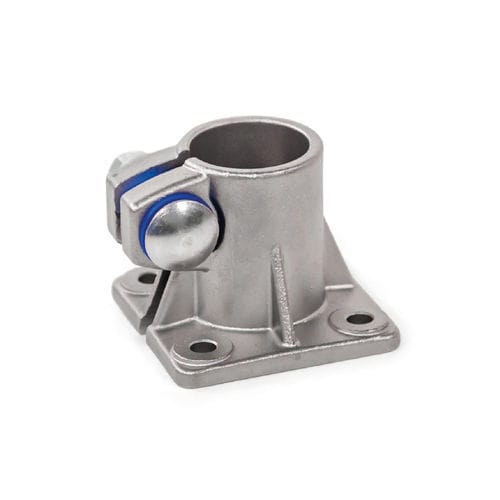

Conexión de tubo redondo BE series

de acero inoxidablereglable

Las abrazaderas base BE de acero inoxidable fundido con precisión tienen un punto de sujeción ranurado mecanizado por métodos de corte. La brida base con cuatro orificios sirve como interfaz o para fijar la abrazadera al lugar de uso. El orificio del punto de sujeción está dispuesto perpendicularmente a la cara de la brida. Recibe tubos de construcción típicamente disponibles con contacto superficial completo en toda la sección transversal del taladro. En el punto de atornillado, un perno de carro y una tuerca de sombrerete o una palanca manual ajustable reducen la sección transversal del orificio para la sujeción. El tipo B dispone de juntas en el punto de atornillado. Las palancas manuales ajustables están pensadas para el apriete repetido sin herramientas. Bajo la denominación HEK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de apriete alcanzable con una palanca manual ajustable es menor debido a la menor longitud de la palanca.
