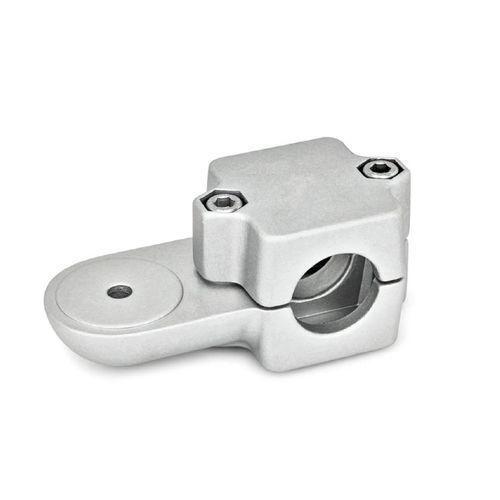

Conexión de tubo redondo LMQ series

cuadradode aluminio fundidoreglable

Las abrazaderas giratorias LMQ de aluminio fundido a presión tienen una punta de sujeción dividida con sección transversal redonda o cuadrada que ha sido parcialmente mecanizada mediante métodos de corte. La orejeta de sujeción tiene una superficie lisa. La orejeta de fijación está centrada y es perpendicular al eje del orificio, que recibe los tubos de construcción normalmente disponibles a través de múltiples nervaduras en la sección transversal. El punto de atornillado de la orejeta de fijación recibe un tornillo de cabeza hexagonal o un tornillo de cabeza hueca hexagonal o una contratuerca para fijar cualquier pieza adicional. En el punto de sujeción, los tornillos de cabeza hexagonal o las palancas manuales ajustables reducen la sección transversal del orificio para la sujeción. Combinando abrazaderas giratorias que tienen orejetas de sujeción idénticas, es posible montar cualquier tipo de abrazadera de unión. Las palancas manuales ajustables están pensadas para el apriete repetido sin herramientas. Bajo la denominación HSK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de apriete alcanzable con una palanca manual ajustable es menor debido a la menor longitud de la palanca. Bajo pedido Punto de apriete con diámetro especial Puntos de apriete con tornillos de cabeza hexagonal o elemento mixto de tornillo / palanca manual ajustable Superficie pavonada con bolas, anodizada o con recubrimiento de polvo en otros colores RAL
