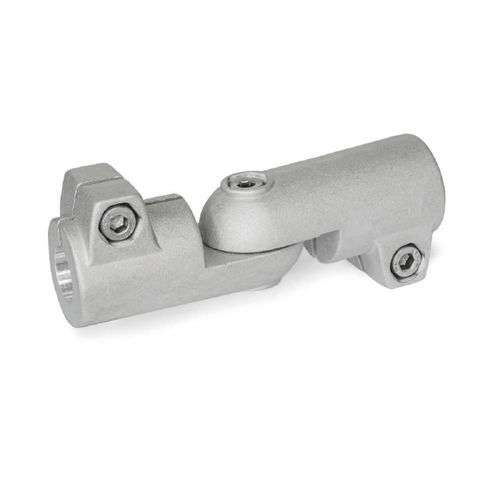

Conexión de tubo redondo GST

articuladode aluminio fundidoreglable

Las abrazaderas de unión GST de aluminio fundido a presión tienen puntos de sujeción ranurados mecanizados por métodos de corte. Se componen de dos abrazaderas giratorias LST. Los orificios de los puntos de sujeción están situados en un plano y están conectados por la junta de sujeción para girar ± 90°, desde la orientación alineada a la perpendicular. Reciben tubos de construcción típicamente disponibles con contacto superficial completo en toda la sección transversal del taladro. En los puntos de atornillado, los tornillos de hexágono interior o las palancas manuales ajustables reducen la sección transversal del taladro para la sujeción. En la articulación de apriete, un tornillo de hexágono interior o una palanca manual ajustable sirven para bloquear el eje de la articulación. La articulación de apriete puede ajustarse de forma continua o en función del dibujo dentado. Las palancas manuales ajustables están pensadas para el apriete repetido sin herramientas. Bajo la denominación HSK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de apriete alcanzable con una palanca manual ajustable es menor debido a la menor longitud de la palanca.
