Conexión de tubo de esquina ES series

de aluminio fundidoreglable

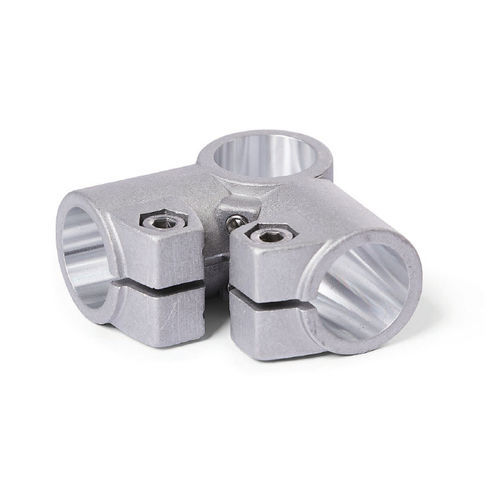

Las abrazaderas angulares ES de aluminio fundido a presión tienen puntos de sujeción cilíndricos mecanizados por métodos de corte. Dos puntos de sujeción tienen una sección transversal ranurada y uno no tiene ranura de sujeción. Todos los orificios de los puntos de sujeción están dispuestos en un ángulo de 90° entre sí. Los orificios ranurados se encuentran en un plano, mientras que la sección transversal del orificio sin ranura de sujeción es perpendicular a este plano. Todos los orificios reciben tubos de construcción típicos con contacto superficial completo en toda la sección transversal. En los puntos de atornillado, los tornillos de hexágono interior o las palancas de sujeción ajustables reducen la sección transversal del taladro con ranura. Los tornillos prisioneros con puntas de cazoleta actúan radialmente sobre la sección transversal del taladro para la sujeción sin ranura de sujeción. Los taladros de centrado en el tubo sujetado evitan puntos de presión y permiten un posicionamiento preciso. Las palancas de sujeción están pensadas para la sujeción repetida sin herramientas. Bajo la denominación HSK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de apriete alcanzable con una palanca de apriete es menor debido a la menor longitud de la palanca de apriete.
