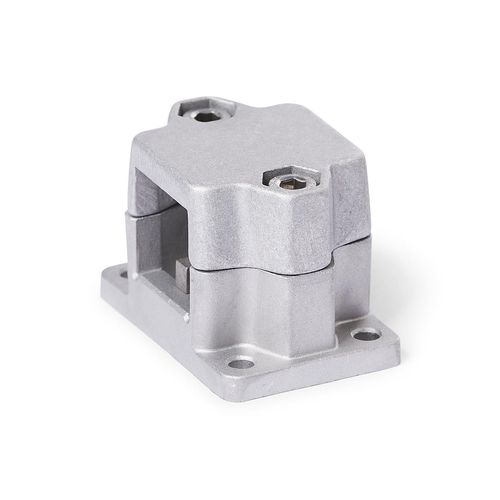

Conexión de tubo redondo FM.E

cuadradode aluminioreglable

Los conectores de unidad lineal con brida FM.E de aluminio fundido a presión tienen un orificio de elemento guía dividido mecanizado por métodos de corte. Este está dispuesto en el plano paralelo a la cara de la brida. Junto con el tubo guía de la unidad lineal, el orificio del elemento guía forma un sólido mecanismo de guía lineal redondo o cuadrado que puede ajustarse y sujetarse para reducir el juego. Los casquillos de centrado en los taladros pasantes eliminan el juego axial. Las chavetas de accionamiento transmiten el movimiento lineal de la unidad lineal al elemento guía. Dependiendo del diseño, la pieza que se va a mover se fija al elemento guía o el propio elemento guía se instala en el lugar de uso, de forma que toda la unidad lineal se mueve conjuntamente. En los puntos de atornillado, los tornillos de hexágono interior o las palancas manuales ajustables reducen el tamaño del orificio del elemento guía. Las palancas manuales ajustables están pensadas para la sujeción repetida sin herramientas. Bajo la denominación HSK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de apriete alcanzable con una palanca manual ajustable es menor debido a la menor longitud de la palanca.
