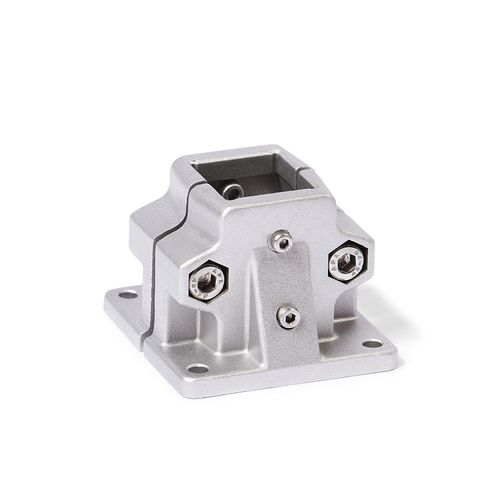

Conexión de tubo redondo BM.E

cuadradode aluminioreglable

Los conectores de unidades lineales de base BM.E de aluminio fundido a presión tienen un orificio de elemento guía dividido mecanizado por métodos de corte que está orientado perpendicularmente a la cara de la brida. Junto con el tubo guía de la unidad lineal, el orificio del elemento guía forma un sólido mecanismo de guía lineal redondo o cuadrado que puede ajustarse y sujetarse para reducir el juego. Las chavetas de accionamiento transmiten el movimiento lineal de la unidad lineal al conector de la unidad lineal. Dependiendo del diseño, la pieza a mover se fija al elemento de guía o el propio elemento de guía se instala en el lugar de uso de forma que toda la unidad lineal se mueva conjuntamente. En los puntos de atornillado, los tornillos de hexágono interior o las palancas manuales ajustables reducen el tamaño del orificio del elemento guía. Las palancas manuales ajustables están pensadas para la sujeción repetida sin herramientas. Bajo la denominación HSK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de apriete alcanzable con una palanca manual ajustable es menor debido a la menor longitud de la palanca.
