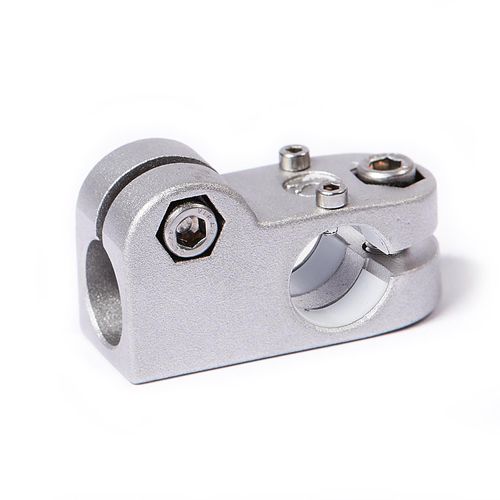

Conexión de tubo redondo TK.E

en Tde acero inoxidablede hierro fundido

Los conectores lineales en T TK.E de aluminio fundido a presión tienen un punto de sujeción ranurado y un orificio para el elemento guía mecanizado por métodos de corte, con o sin inserto deslizante. Ambos taladros están situados en un plano y dispuestos en forma de T. Junto con el tubo guía de la unidad lineal, el taladro del elemento guía forma un sólido mecanismo lineal de guía redonda que puede ajustarse y sujetarse para reducir el juego. Las chavetas de accionamiento transmiten el movimiento lineal de la unidad lineal al conector de la unidad lineal. Dependiendo del diseño, la pieza que se va a mover se fija al elemento guía o el propio elemento guía se instala en el lugar de uso de forma que toda la unidad lineal se mueve conjuntamente. En los puntos de atornillado, los tornillos de hexágono interior o las palancas manuales ajustables reducen el diámetro interior del elemento guía o el tamaño del punto de sujeción. Las palancas manuales ajustables están pensadas para la sujeción repetida sin herramientas. Bajo la denominación HSK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de sujeción alcanzable con una palanca manual ajustable es menor debido a la menor longitud de la palanca.
