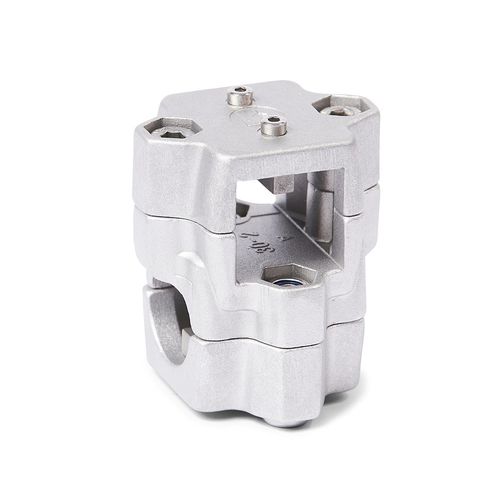

Conexión de tubo redondo KM.Z

en cruzcuadradode aluminio fundido

Los conectores de unidades lineales transversales KM.Z de aluminio fundido a presión tienen puntos de sujeción divididos y orificios para elementos de guía que se han mecanizado parcialmente mediante métodos de corte. Los orificios están desplazados en el plano y dispuestos en un ángulo de 90°. Junto con el tubo guía de la unidad lineal, los orificios del elemento guía forman un sólido mecanismo de guía lineal redondo o cuadrado que puede ajustarse y sujetarse para reducir el juego. Los casquillos de centrado en los taladros pasantes eliminan el juego axial. Las chavetas de accionamiento transmiten el movimiento lineal de la unidad lineal al conector de la unidad lineal. Dependiendo del diseño, la pieza a mover se fija al elemento de guía o el propio elemento de guía se instala en el lugar de uso, de forma que toda la unidad lineal se mueve conjuntamente. En los puntos de atornillado, los tornillos de hexágono interior o las palancas manuales ajustables reducen el diámetro interior del elemento guía o el tamaño del punto de sujeción. Las palancas manuales ajustables están pensadas para la sujeción repetida sin herramientas. Bajo la denominación HSK, están disponibles por separado para uso individual y en otros diseños. En comparación con el tornillo de hexágono interior accionado por herramienta, la fuerza de sujeción alcanzable con una palanca manual ajustable es menor debido a la menor longitud de la palanca.
